Опоры труб в Санкт-Петербурге

Любая разветвлённая конструкция, предназначенная для транспортировки веществ на расстояние, нуждается в эффективной системе поддержки. Это утверждение особенно справедливо для трубопроводов, которые ежедневно испытывают совокупность нагрузок — от статических до динамических, от температурных деформаций до вибраций. От качества элементов, удерживающих такие конструкции, напрямую зависит надёжность всей инженерной системы, её срок службы и безопасность эксплуатации.

Типы опор

Опора - это конструктивный элемент, обеспечивающий стабильность трубопроводной магистрали. Она предназначена для распределения нагрузки, снятия напряжений с участков соединений и фиксации положения труб. Существуют два типа опор: скользящие опоры труб и неподвижные опоры.

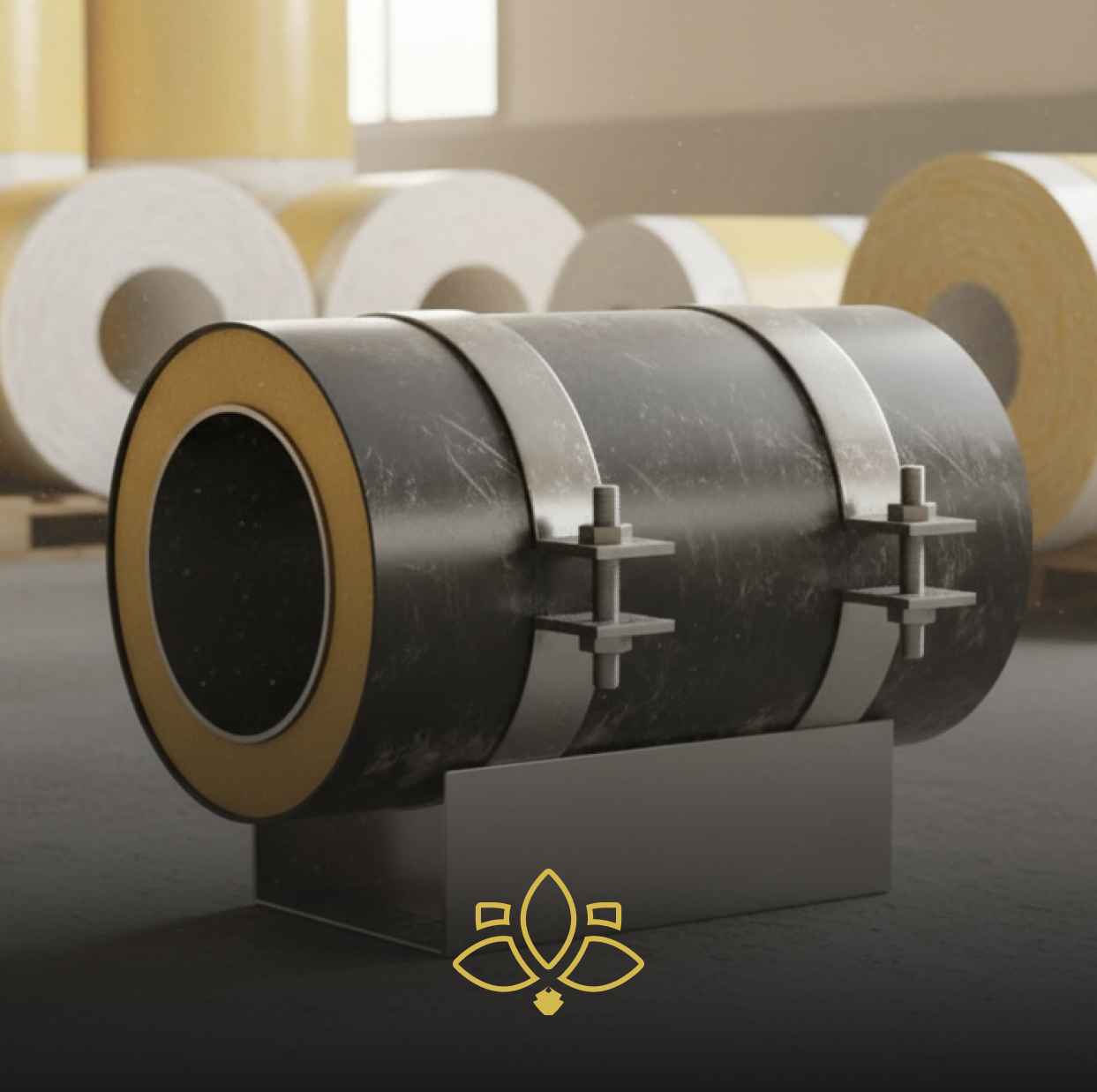

Скользящие конструкции позволяют трубе перемещаться вдоль своей оси под воздействием температуры или давления. Это особенно важно в протяжённых системах, где температурное расширение может достигать значительных величин. Такие опоры снижают риск деформации труб, продлевая срок службы всей линии.

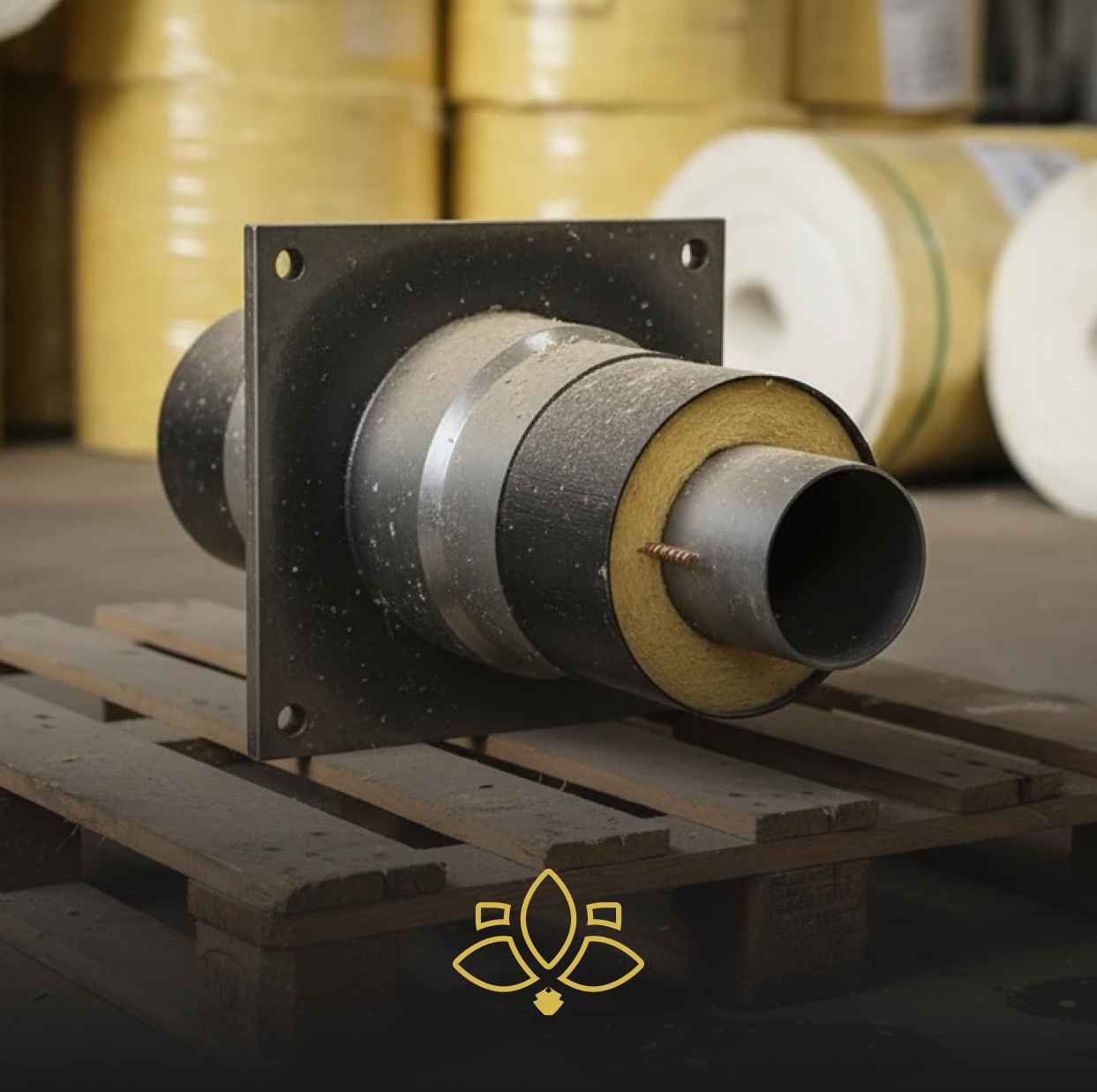

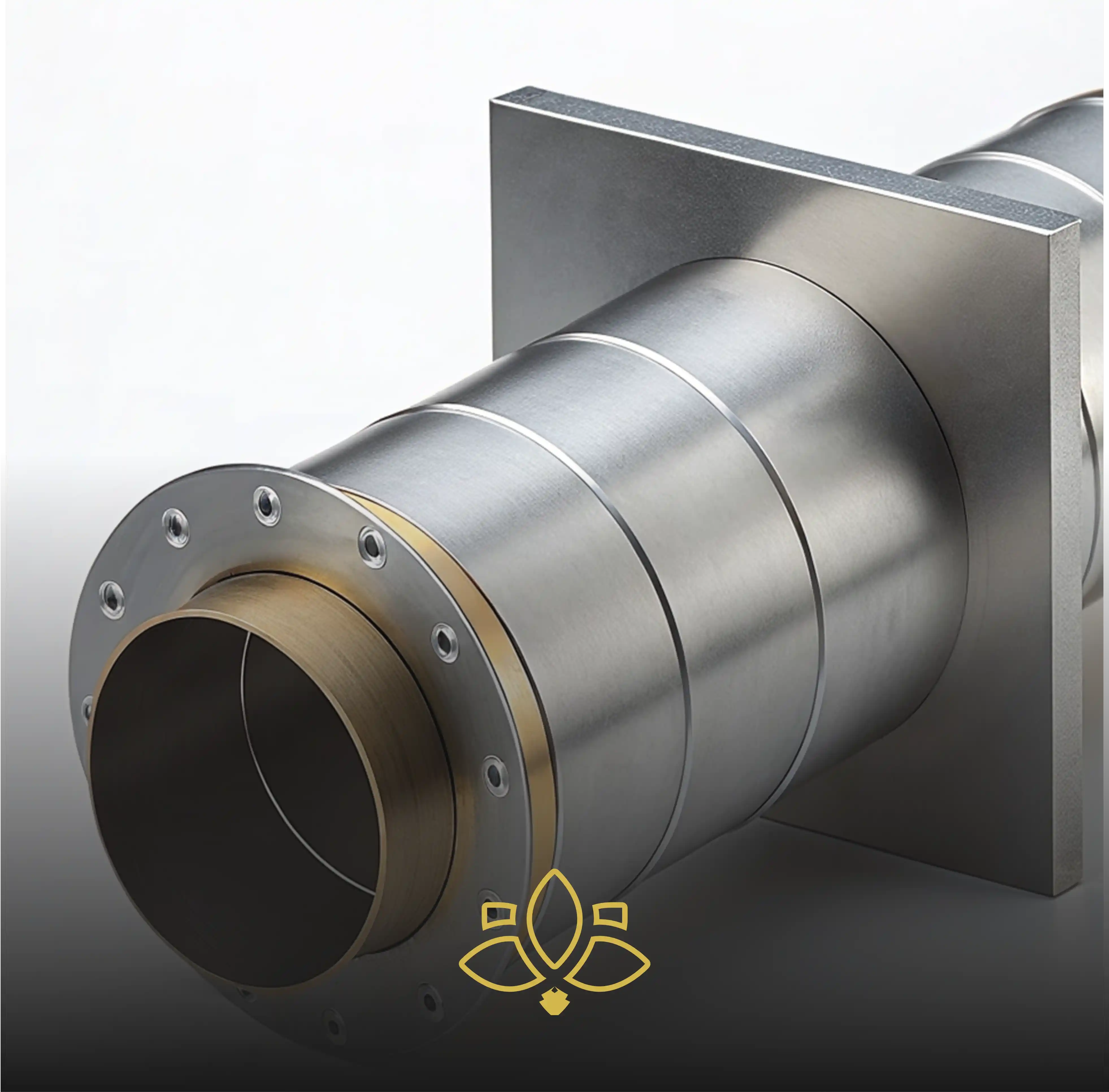

В отличие от них, неподвижные опоры играют роль жёсткой фиксации. Их задача — исключить линейное или угловое смещение трубопровода в определённой точке. Эти элементы монтируются в местах, где необходимо зафиксировать трассу относительно несущих конструкций, а также в местах перехода через инженерные сооружения или при сопряжении с оборудованием.

Производство

В процессе изготовления опор для трубопроводов в ППУ важно обеспечить прочность, точное соответствие геометрии и надёжную тепловую изоляцию. Конструкция формируется с учётом условий эксплуатации, типа трубопровода и требуемой степени фиксации.

1. Используется стальной профиль, устойчивый к нагрузкам и воздействию среды.
2. Путём гибки и сварки формируется корпус, соответствующий диаметру трубопровода.
3. Применяется пенополиуретановый состав, который обволакивает трубу и удерживается за счёт защитной оболочки.
4. На завершающем этапе в конструкцию встраиваются металлические щиты и фиксаторы, придающие опоре нужные функциональные характеристики.

Монтаж

Монтаж опор труб выполняется с учётом технических параметров трубы и условий эксплуатации.

1. Проводится выравнивание и разметка поверхностей, к которым будет крепиться опора.
2. Опора крепится к несущей конструкции либо к земле, если речь идёт о надземных трассах.
3. Расстояние между опорами зависит от диаметра трубы, её материала, массы с изоляцией, температуры среды и способа прокладки. Для труб в ППУ-изоляции: до 89 мм — 2,5–3,5 м, 108–159 мм — 3,5–5,0 м, 219–273 мм — 5,0–6,0 м, 325 мм и более — 6,0–8,0 м.
4. Завершается установка соединением труб с опорой, обеспечивая надёжное удержание и, при необходимости, подвижность конструкции.

Где используются опоры?

К примеру, при прокладке магистральных теплотрасс в городской черте такие элементы обеспечивают надёжное удержание труб, изолированных пенополиуретаном.

В нефтехимической промышленности неподвижные опоры применяются в установках транспортировки агрессивных жидкостей. Здесь критически важно исключить смещение труб, особенно при сопряжении с технологическим оборудованием и резервуарами, где любое отклонение может привести к аварийной ситуации.

На крупных промышленных предприятиях скользящие опоры труб незаменимы при прокладке трубопроводов с высокотемпературными средами, такими как пар.

Кроме того, в сельском хозяйстве используется при строительстве автономных тепловых систем для обогрева ферм или теплиц. Надземная прокладка требует точного соблюдения расстояния между опорами ППУ труб, чтобы не допустить прогибов и потери герметичности.

Ещё один пример - инженерные коммуникации на объектах энергетики. Здесь стальные магистрали, снабжённые защитной оболочкой, нуждаются в стабилизирующих элементах, чтобы не допустить вибрационных повреждений, особенно вблизи турбинного оборудования.

Где купить опоры труб в ППУ изоляции?

Ассортимент включает изделия с толщиной стенки 3–12 мм, диаметром трубы 32–1420 мм и диаметром оболочки 125–1200 мм, высотой щита 225–1800 мм и его толщиной 16–60 мм. Цены на интересующий товар и его наличие на складе Вы можете узнать у менеджера или с помощью одной из форм на сайте. Поставщиком является компания «ТехПром».

Предприятия ЖКХ, энергетики и строительства выбирают «ТехПром» для создания надежных теплосетей. Мы предлагаем трубы в ППУ-изоляции, фасонные изделия и изоляционные материалы (скорлупы, комплектующие), соответствующие ГОСТ 30732-2020. Наши готовые решения обеспечивают энергоэффективность и сокращают сроки монтажа.
