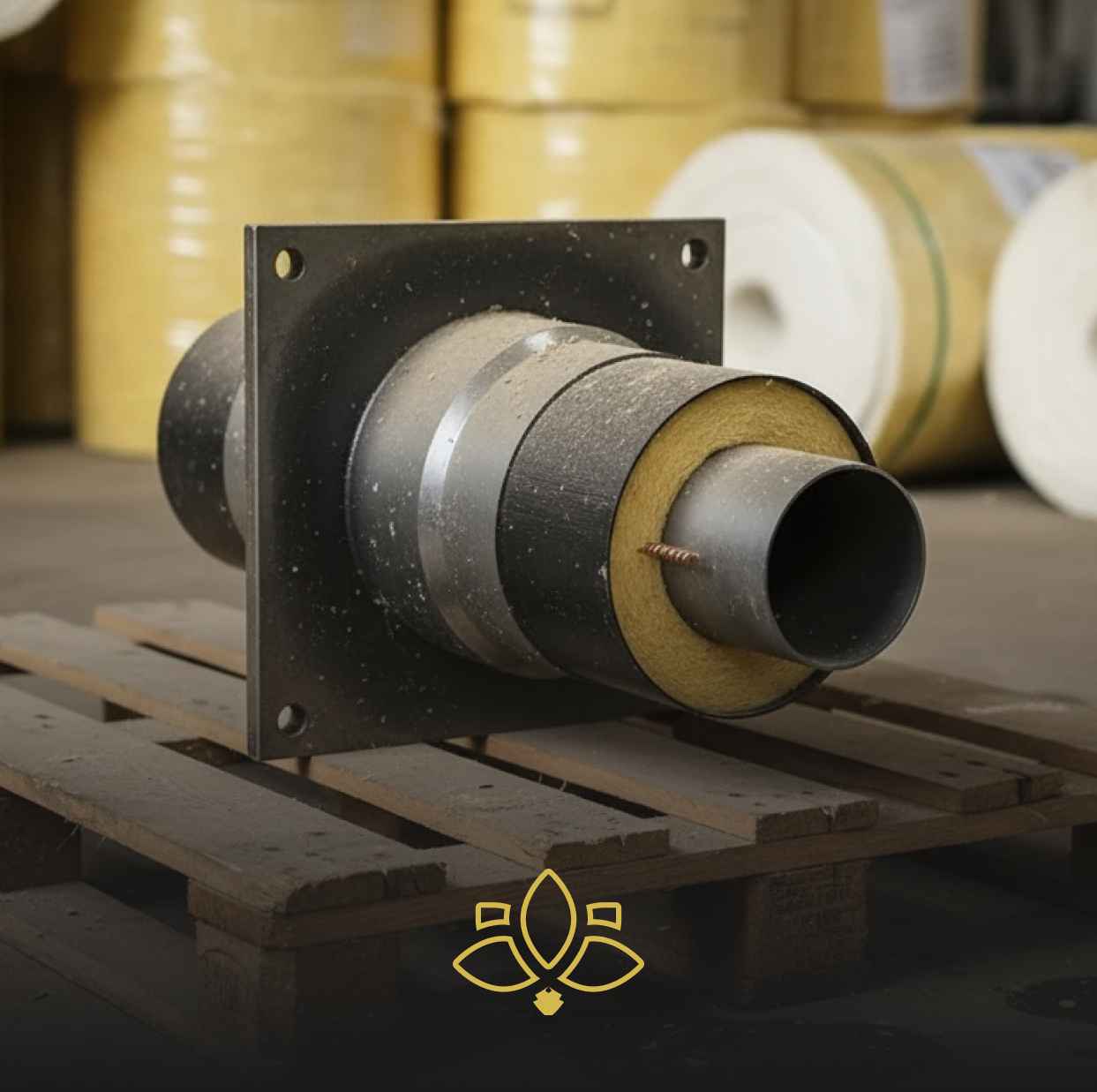

Опора неподвижная ППУ-ПЭ

Неподвижная опора в ППУ изоляции - это силовой элемент, интегрированный в саму структуру защиты магистрали: стальной каркас, залитый монолитным пенополиуретаном и одетый в прочную полиэтиленовую оболочку. Его задача - принять на себя и передать на грунт или строительную конструкцию колоссальные нагрузки от температурного расширения, сделав трассу устойчивой и долговечной.

Конструкция

В его основе лежит массивный стальной элемент: опорный щит или каркас, который через хомутовые крепления или сварку образует неразрывную связь со стальной трубой. Именно этот узел воспринимает все осевые усилия. Но сталь без защиты в грунте - мишень для коррозии. Поэтому трубу окружает надежная изоляция, полностью соответствующая стандартам для современных труб.

Конструктивно узел включает:

• Несущая плита. Изготовлена из конструкционной стали толщиной 16-60 мм.
• Соединительный патрубок.Доступен в длинах 1300, 1500, 1800 и 2000 мм.
• Теплоизоляционный слой. Стандартный или повышенной толщины пенополиуретан (ППУ) монолитно покрывает и трубу, исключая теплопотери.
• Герметичная оболочка. Вся конструкция заключена в полиэтиленовую (ПЭ) оболочку, которая спаивается с основной оболочкой трубопровода, создавая единый влагонепроницаемый контур.
• Система ОДК. В пенополиуретановый слой встроены проводники системы оперативного дистанционного контроля, позволяющие отслеживать состояние изоляции.

Производство таких опор в ТехПром ведется в соответствии с ГОСТ 30732-2020, что гарантирует их геометрическую точность, несущую способность и долговечность. Это элемент системы, готовый к условиям подземной прокладки.

Назначение и роль в системе

Зачем нужна такая фиксация? Трубопровод при нагреве стремится удлиниться, создавая огромные тепловые напряжения. Это может привести к деформациям, разрывам сварных швов и авариям. Неподвижные опоры трубопроводов в ППУ-ПЭ являются точками абсолютного нуля - местами, где все перемещения запрещены. Они делят магистраль на расчётные участки, между которыми устанавливаются компенсаторы, которые и «забирают» на себя деформацию. Без неподвижной точки компенсатор просто не работает.

Эти элементы обязательны к применению:

1. На выходах из источников тепла (котельные, ТЭЦ).
2. В точках ответвлений и поворотов трассы.
3. По длине прямолинейных участков согласно теплотехническому расчёту.
4. При вводе магистрали в здание.

Их использование в системах с полиэтиленовой оболочкой делает монтаж быстрым и технологичным: узел уже имеет полный комплект заводской теплоизоляции, не требующий дополнительной заделки и защиты от влаги.

Преимущества и ограничения

Преимущества изделия:

• надёжная фиксация трассы и передача нагрузок;
• сохранение теплоизоляции в узле опоры;
• простота монтажа в изолированные системы.

Ограничения:

• неподвижные элементы требуют точного расчёта, неправильная фиксация может привести к накоплению осевых усилий;
• при агрессивной среде необходима усиленная защита щита;
• в зонах с большим циклическим смещением предпочтительнее применять дополнительные компенсационные узлы.

Где купить опору неподвижной ППУ-ПЭ в Санкт-Петербурге?

Предлагаем Вам варианты под любой диаметр труб - от 32 мм до 1420 мм, с толщиной стенки 3-12 мм, высотой щита 225-1800 мм и толщиной щита 16-60 мм. С наличием ассортимента на складе Вас проконсультирует наш менеджер по телефону +7 (812) 389-36-31. Поставщиком продукции является компания «ТехПром».

Приобретая неподвижные опоры ППУ-ПЭ у производителя «ТехПром Трубы ППУ», вы получаете идеально совместимый компонент для вашего трубопровода. Наши изделия проектируются и изготавливаются в единой системе с трубами, что обеспечивает полное соответствие по всем геометрическим и физическим параметрам. Мы гарантируем соответствие ГОСТ 30732-2020 и предоставляем все необходимые сертификаты. Наши инженеры помогут с точным подбором типоразмера под усилие, что исключает ошибки в проекте.
