Переходы ППУ

В современном строительстве и промышленности качество и надежность трубопроводных систем играют ключевую роль в обеспечении эффективной работы тепло-, водо- и газоснабжения. Одним из важных элементов таких систем являются переходы в пенополиуретановой (ППУ) изоляции.

Переход в ППУ-изоляции — это фасонное изделие, предназначенное для соединения труб различного диаметра.

Конструкция

Переход в ППУ‐изоляции состоит из трех основных компонентов:

  • стальное основание — может быть бесшовным или сварным, реализовано как «труба–переход–труба»;
  • слой изоляции — вспененный полиуретан, нанесённый методом «труба в трубе», с равномерным распределением по центрам;

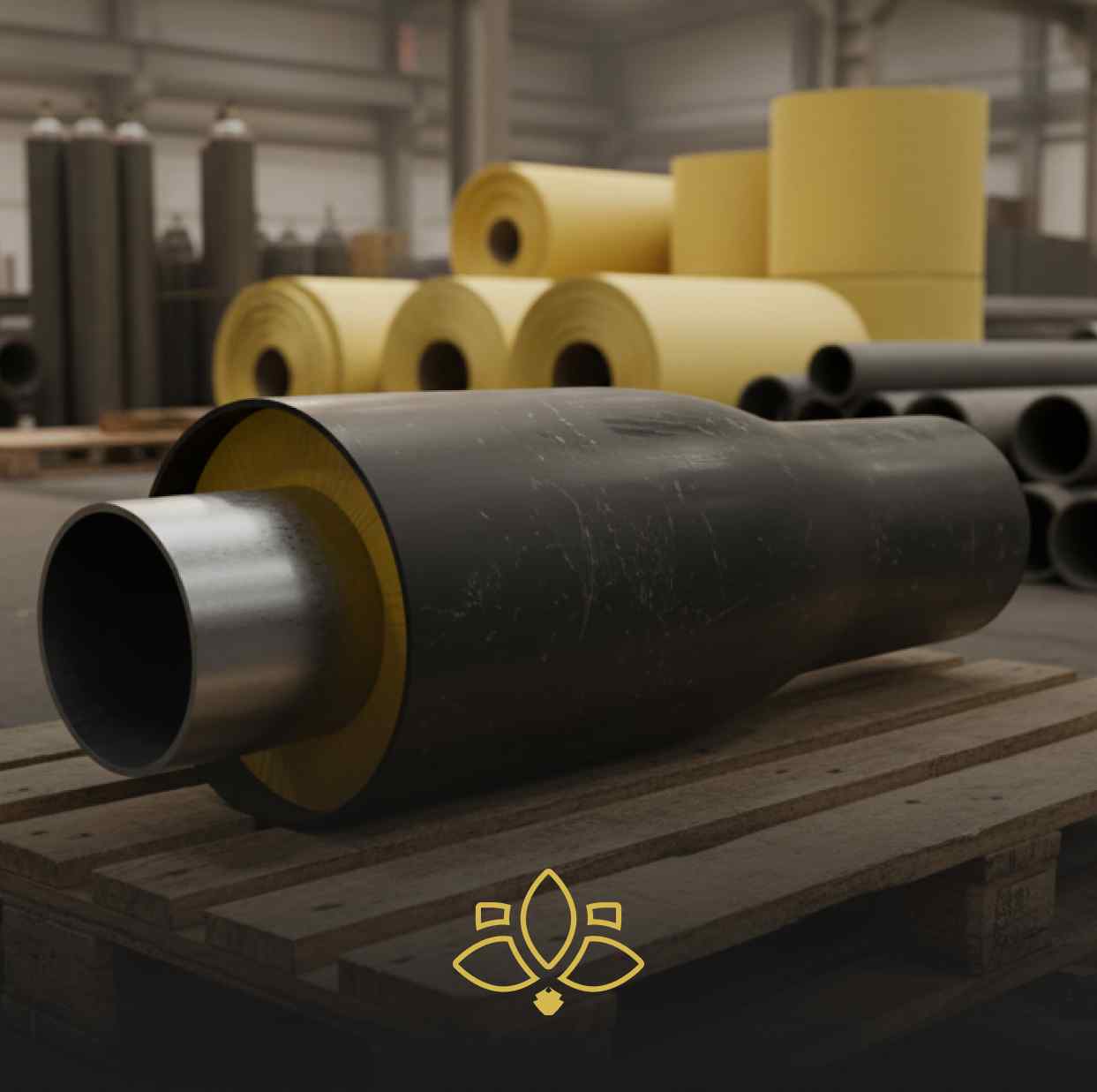

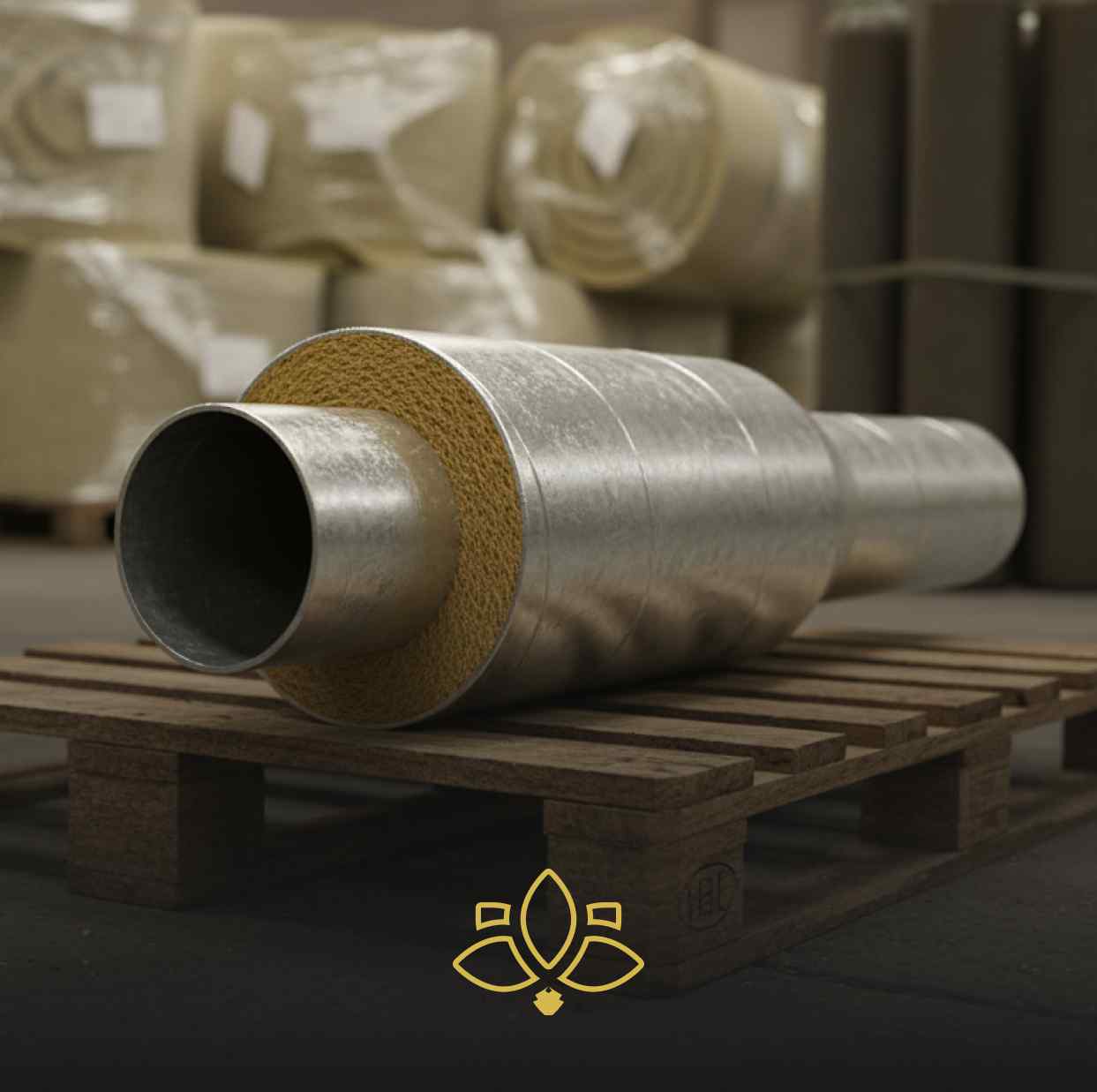

  • внешняя защитная оболочка — выполнена из полиэтилена (ПЭ) или оцинкованной стали (ОЦ), выбор зависит от условий прокладки трубопровода.

Внутри ППУ‐слоя проложена медная жила–проводник системы ОДК, которая служит для обнаружения участков с утечкой и потери герметичности.

Производство

Производство переходов в ППУ изоляции начинается с изготовления стального перехода — усечённого конуса с патрубками разных диаметров, выполненного методом штамповки, литья или сварки. Затем на него устанавливаются пластиковые центраторы и прокладывается медный провод СОДК, выводимый на торцы изделия. После этого вся конструкция помещается внутрь подготовленной оболочки из полиэтилена или оцинкованной стали, а образовавшееся пространство заполняется пенополиуретаном под давлением, обеспечивая монолитную и равномерную теплоизоляцию. По завершении проводится обязательный контроль качества: проверяется плотность и герметичность изоляции, функционирование проводника СОДК, соответствие ГОСТ, после чего изделие маркируется и передаётся на склад.

Монтаж

Переходы в ППУ-изоляции устанавливаются с помощью термоусаживаемых муфт — специальных соединительных элементов, предназначенных для герметичной изоляции стыков труб с ППУ-изоляцией.

Основные этапы установки:

  1. Подготовка. Края труб очищают, обезжиривают и прогревают до 30–45°C. Муфту устанавливают по центру стыка и наносят разметку маркером.
  2. Установка муфты. Муфту надвигают на стык по разметке и плотно прижимают к мастичной ленте, затем прогревают горелкой для плотного прилегания.
  3. Проверка герметичности. Через отверстие в муфте подают воздух под давлением, при утечках повторно прогревают и герметизируют проблемные места.
  4. Изоляция стыка. Сверлят второе отверстие, заливают ППУ-смесь и закрывают полиэтиленовыми пробками.

Применение

В системах тепло- и водоснабжения горячей и холодной воды изоляция переходов минимизирует потери тепла или транспортировке воды на большие расстояния. Кроме того, такие фитинги в изоляции незаменимы для магистральных нефтегазопроводов и в трубопроводах криогенных систем.

Купить переходы в ППУ изоляции в Санкт-Петербурге

Если Вы заинтересованы в приобретении переходов в ППУ-изоляции, «ТехПром» предлагает надежные и решения для герметичного соединения труб. В нашем каталоге представлены фитинги в ППУ-изоляции различных размеров: от 45х32 до 1420х1220 мм, что позволяет подобрать изделия под любые технические требования. Цена на переходы ППУ формируется индивидуально и зависит от спецификации заказа. Мы гарантируем стабильное качество продукции, оперативные сроки поставки и техническую поддержку на всех этапах сотрудничества.
