Тройники ППУ

Тройник в ППУ изоляции — это фасонное изделие, используемое в трубопроводных системах для разделения потока жидкости на три направления. В отличие от стандартных фитингов, он оснащён пенополиуретановым теплоизоляционным слоем, что позволяет существенно снижать теплопотери. Классификация тройников основана на размере соединяемых труб и включает два основных вида:

• равнопроходные — одинаковый диаметр всех выходов, используются при неизменном размере труб;
• переходные — разные диаметры отверстий, подходят для соединенеия труб разного размера.

Конструкция

ППУ-изолированный тройник состоит из трёх основных частей. Основой служит металлический корпус, состоящий из патрубка и ответвления. Он может быть изготовлен из стальных электросварных или бесшовных труб. Пространство между стальной трубой и внешней оболочкой заполняется пенополиуретановой теплоизоляцией, создавая герметичный слой с низкой теплопроводностью для минимизации тепловых потерь.

Внешняя оболочка защищает механических повреждений, влаги и климатических воздействий. Используются два типа оболочек:

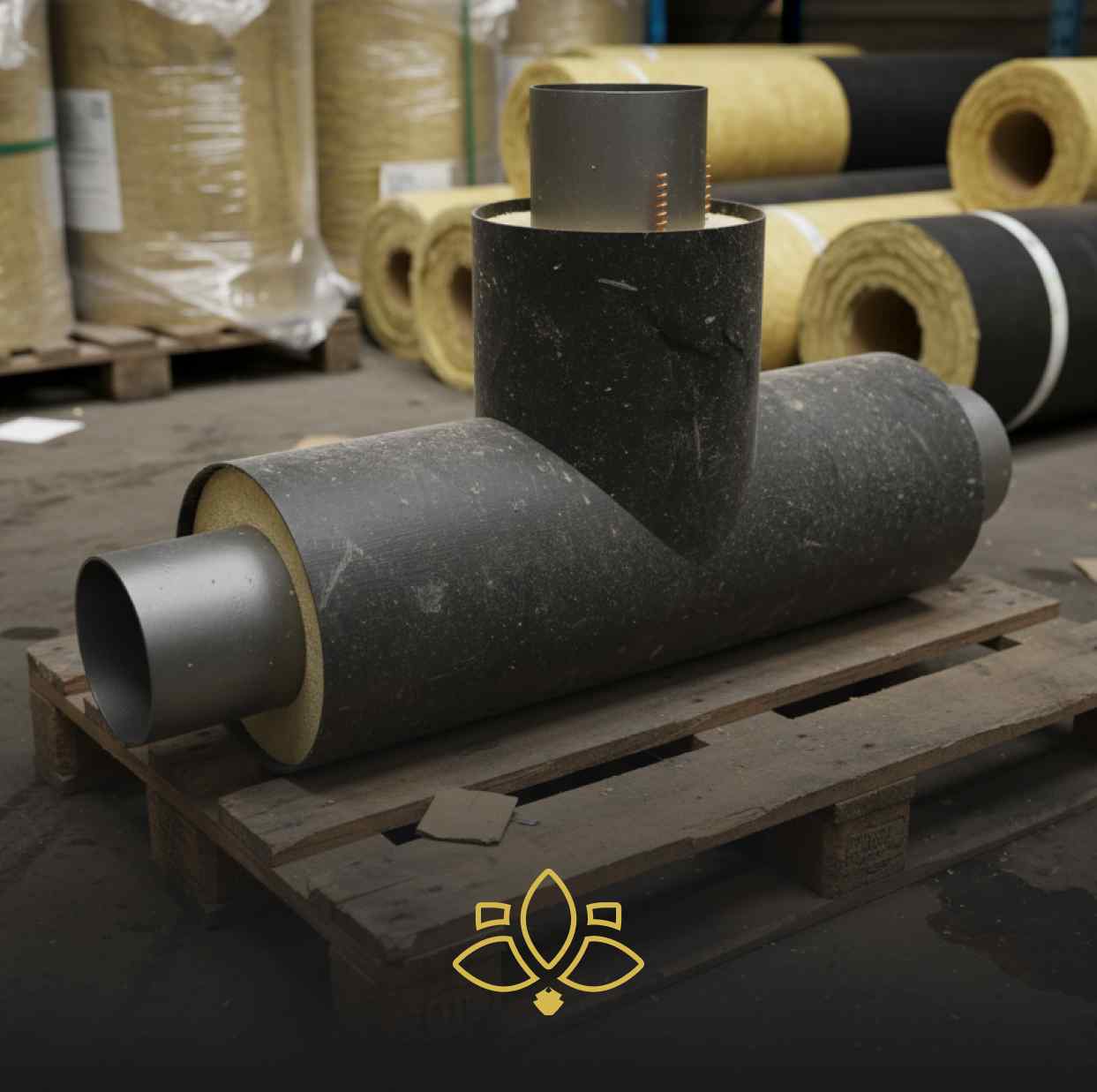

• из полиэтилена (ПЭ) — для прокладки трубопроводов под землёй;

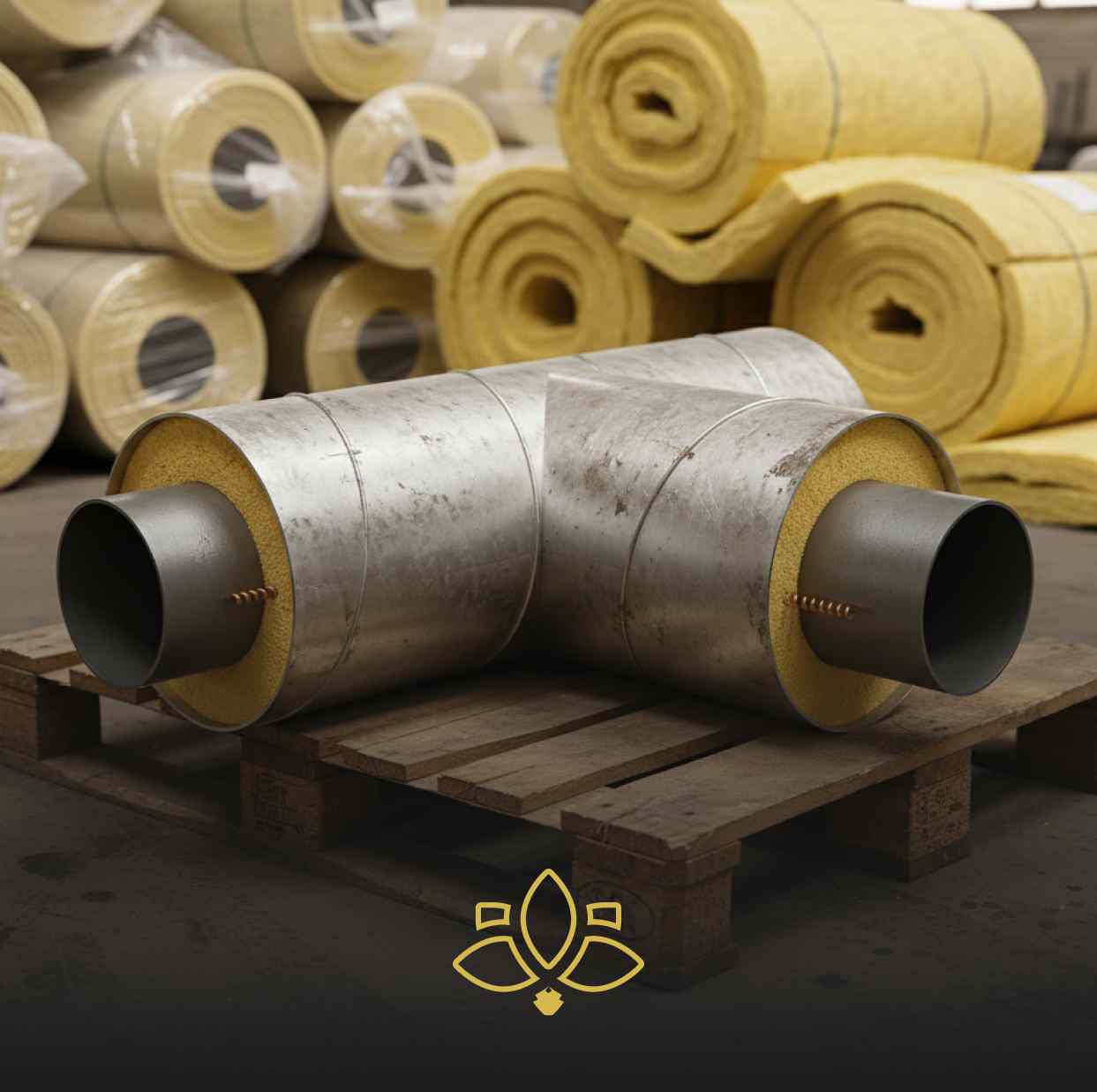

• из оцинкованной стали (ОЦ) — для надземного размещения.

Тройник не изолируется полностью. В его конструкции предусмотрен открытый участок стального корпуса, который служит технологическим отступом. Этот участок оставляют без изоляции для удобства сварки при подключении к трубопроводу.

Производство

Технология изготовления тройника с ППУ-изоляцией включает следующие этапы:

1. на корпус тройника устанавливаются центраторы, на которых фиксируются медные проводники СОДК;
2. сборка защитной оболочки выполняется из предварительно изготовленных компонентов, монтируемых поверх центраторов;
3. торцевые участки патрубков закрываются специальными крышками с отверстиями для заливки пенополиуретана;
4. в промежуток между металлической деталью и оболочкой производится заливка пенополиуретана;
5. после полного отвердевания изоляционного слоя крышки демонтируются, после чего изделие готово к эксплуатации.

Монтаж

Монтаж осуществляется методом сварки: тройник вваривается в магистральный трубопровод. Снимать изоляционный слой не требуется, поскольку на концах патрубков предусмотрены свободные участки стального корпуса длиной 150–200 мм. Для герметизации соединений в местах стыковки с трубопроводом применяются термоусадочные муфты, совместимые как с полиэтиленовой, так и с оцинкованной оболочкой.

При установке ответвление можно ориентировать в любом положении — вертикально, горизонтально или под углом, в зависимости от проектных требований.

Применение

Благодаря теплоизоляции из пенополиуретана, продукция широко используется в инженерных сетях, где важно сохранять температуру транспортируемой среды.

В системах ГВС изолированный тройник применяется для сохранения температуры воды при её транспортировке на большие расстояния. В нефтепроводах изделие распределяет поток в различные резервуары и минимизирует влияние температурных изменений на транспортируемый продукт. В сетях газоснабжения теплоизоляция необходима для предотвращения конденсации и образования ледяных пробок.

Купить тройник в ППУ изоляции в Санкт-Петербурге

Предлагаем приобрести тройники в ППУ изоляции от поставщика «ТехПром». В нашем ассортименте представлены изделия различных типоразмеров и конструктивных особенностей, что позволяет подобрать решение под любые технические задачи и условия эксплуатации. Цена тройников ППУ рассчитывается индивидуально с учётом объёма и специфики заказа. Мы гарантируем качество нашей продукции и своевременную поставку в любые регионы. Выбирая нашу компанию, Вы получаете надёжного партнёра для реализации Ваших проектов.
