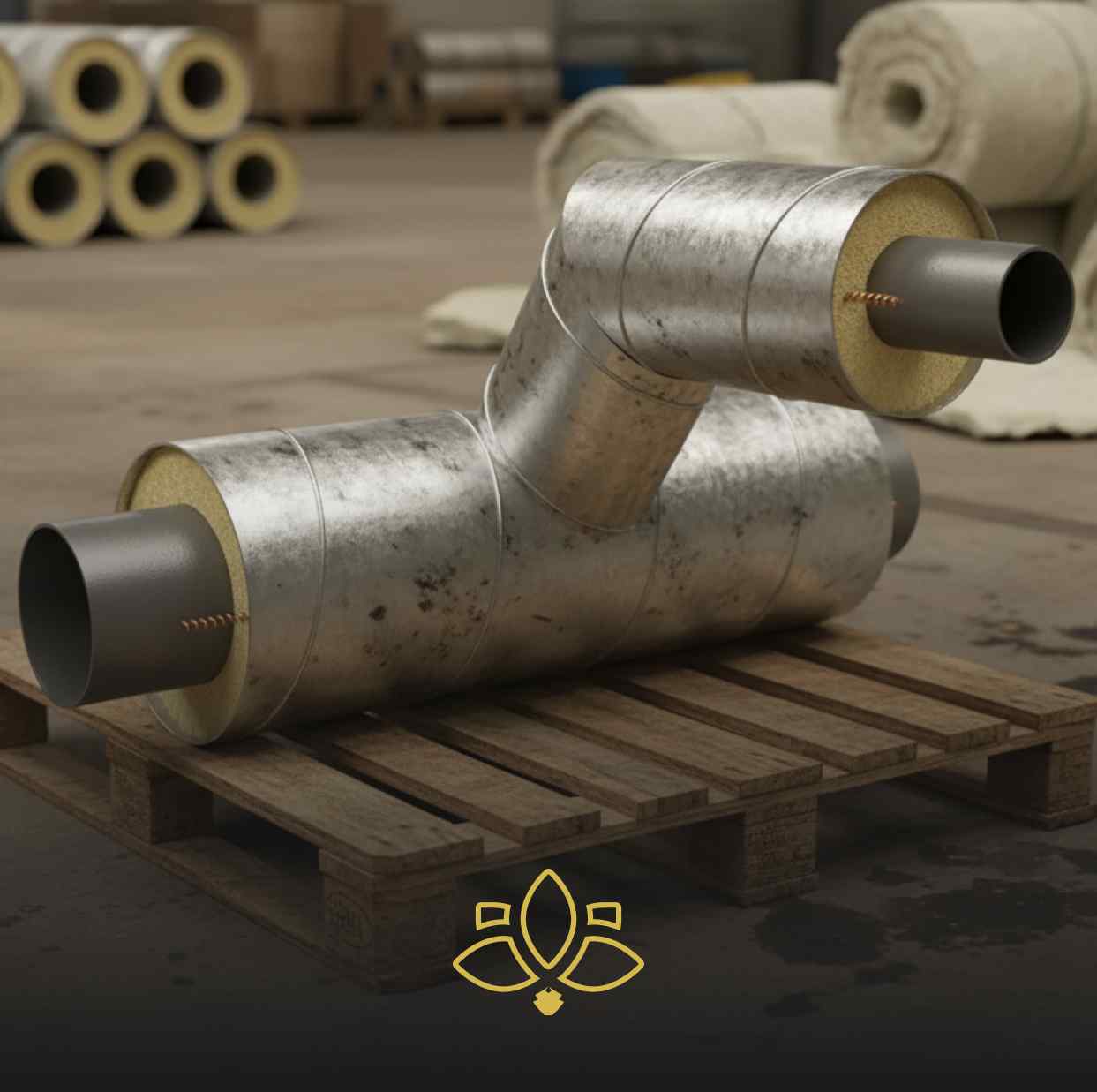

Тройниковые ответвления ППУ

Тройниковое ответвление в ППУ-изоляции — это специализированный фасонный элемент трубопровода, предназначенный для создания ответвлений от основной магистрали под определённым углом. Конструкция включает теплоизоляционный слой из пенополиуретана, который защищает систему от теплопотерь и воздействий окружающей среды.

В зависимости от соотношения диаметров соединяемых труб тройниковые ответвления делятся на два типа:

• Равнопроходные — предназначены для соединения труб одинакового диаметра. Они обеспечивают равномерное течение жидкости или газа, не изменяя площадь проходного сечения.
• Переходные — имеют меньший диаметр на ответвлении по сравнению с основной трубой. Позволяют плавно регулировать давление и объём потока, что особенно важно для сложных разветвлённых систем отопления и водоснабжения.

Конструкция

Конструкция тройникового ответвления в ППУ-изоляции представляет собой надёжное многослойное решение, обеспечивающее долговечность и теплотехническую эффективность трубопровода. Основу изделия составляет стальная труба, выполненная из прочных марок стали, таких как Ст20, 17Г1С или 09Г2С.

Пространство между трубой и наружной оболочкой заполняется пенополиуретаном, который образует герметичный теплоизоляционный слой. Он эффективно сохраняет теплоноситель от теплопотерь и обеспечивает стабильность температурного режима системы.

Внешняя оболочка может быть выполнена в двух вариантах:

• из полиэтилена высокой плотности (ПЭ), предназначенного в основном для подземной бесканальной прокладки;
• из оцинкованной стали (ОЦ), используемой в наземных и канальных участках, где необходима высокая прочность и устойчивость к температурным колебаниям.

Для контроля состояния изоляции в процессе эксплуатации в конструкцию внедряется система оперативного дистанционного контроля (СОДК), включающая медные сигнальные проводники и датчики влажности.

Производство

Процесс изготовления тройникового ответвления в ППУ-изоляции включает несколько последовательных этапов:

1. сварка корпуса выполняется из стальных труб;
2. монтаж защитной оболочки осуществляется с использованием центраторов;
3. заполнение пенополиуретаном осуществляется по технологии «труба в трубе», при которой материал заполняет всё пространство между трубой и оболочкой, образуя плотный и герметичный теплоизоляционный слой;
4. проверка качества включает испытания на герметичность, прочность сварных соединений и соответствие заявленным теплоизоляционным характеристикам.

Применение

Основные области использования тройникового ответвления включают:

• централизованное теплоснабжение — применяются в магистральных и квартальных теплосетях для создания ответвлений;
• горячее водоснабжение — используются для подключения ответвлений к основным водопроводным магистралям;
• промышленные трубопроводы — востребованы в технологических линиях, где необходимо сохранять температурный режим и предотвращать теплопотери;
• нефтегазовая отрасль — применяются для транспортировки нефтепродуктов в условиях низких температур, обеспечивая защиту труб от промерзания и коррозии.

Купить тройниковое ответвление в ППУ изоляции в Санкт-Петербурге

Компания «ТехПром» предлагает к продаже тройниковые ответвления в ППУ-изоляции. В ассортименте представлены варианты с полиэтиленовой и оцинкованной оболочкой, что позволяет подобрать изделие для любых условий эксплуатации. Стоимость продукции рассчитывается индивидуально в зависимости от технических параметров и объёмов заказа. Обращайтесь к нашим специалистам для консультации и оформления заказа, мы гарантируем оперативную доставку и индивидуальный подход к каждому клиенту.
