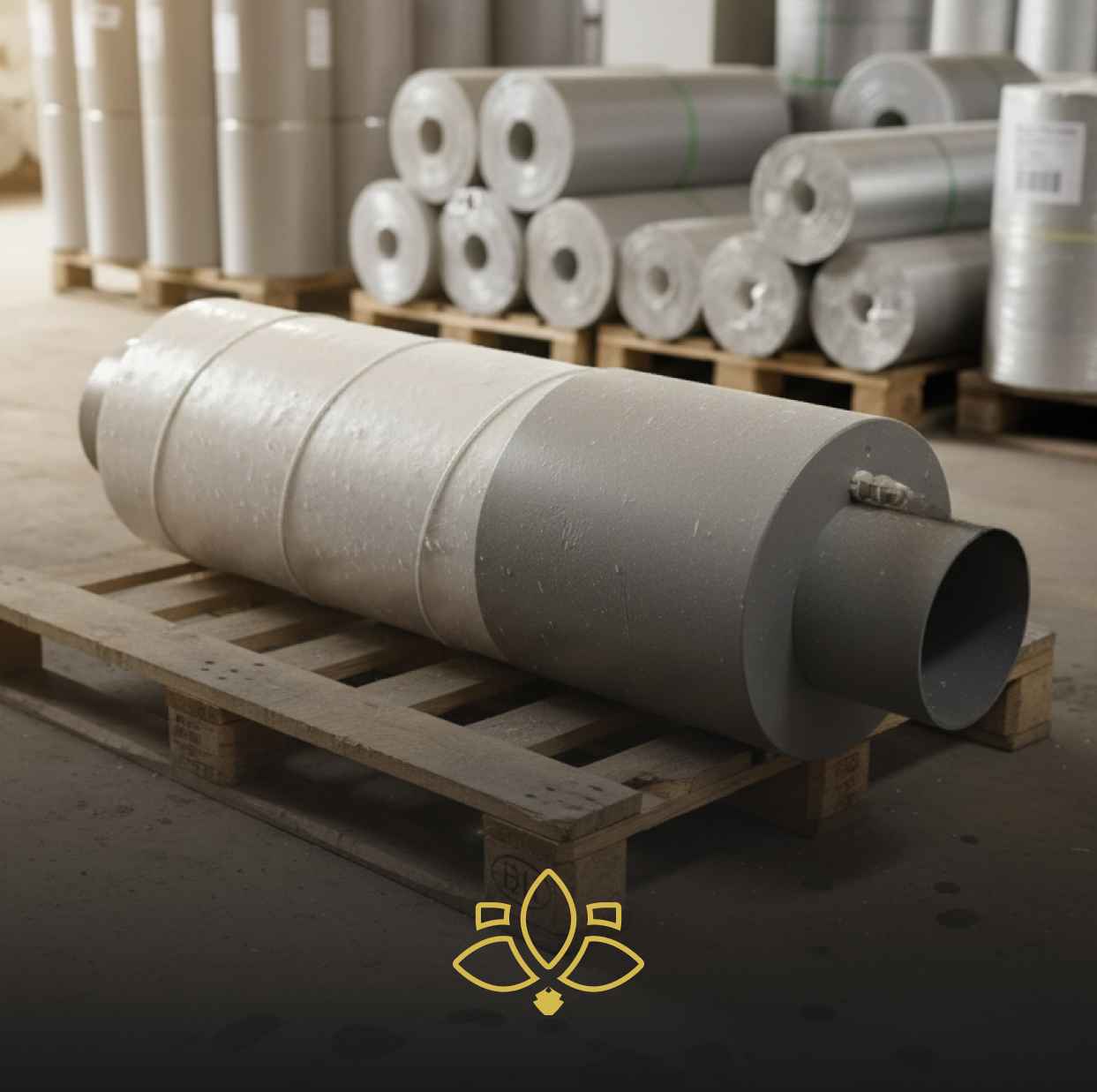

Концевой элемент ППУ-ОЦ

Концевой элемент трубопровода в ППУ-изоляции с оцинкованной стальной оболочкой (ОЦ) — это фасонная деталь, предназначенная для монтажа на участках начала или завершения изоляционного слоя. Концевые элементы обычно размещаются в тепловых камерах на начале и конце участков инженерных коммуникаций.

Назначение:

• герметичное закрытие торца магистрали;
• сохраняет теплотехнические характеристики на уровне остальных участков магистрали.

Конструкция

Концевой участок трубопровода с ППУ-ОЦ изоляцией включает следующие компоненты:

• Труба из стали — служит для транспортировки теплоэнергии.
• Пенополиуретановая изоляция — обеспечивает сохранение тепловых характеристик трубопровода.
• Оцинкованная оболочка — выполняет функции защиты от внешних воздействий.
• Провод системы ОДК — контролирует состояние изоляции и целостность трубы.
• Центрирующая опора — фиксирует правильное положение стальной трубы внутри оболочки.
• Металлическая заглушка изоляции — перекрывает теплоизоляцию и защитный кожух трубопровода.

Размеры продукции включают следующие параметры:

Технология производства

Основные этапы производства концевых элементов в ППУ-ОЦ изоляции:

1. Изготовление оболочек. Оцинкованная стальная оболочка производится из штрипса повышенного класса качества.
2. Установка центрирующих опор. Опоры размещаются под оболочкой для равномерного распределения пенополиуретана в межтрубном пространстве.
3. Заливка пенополиуретана. Межтрубное пространство заполняется компонентами ППУ на специализированных заливочно-подъёмных столах под заданным углом.
4. Выдержка изделий. После заливки изделия выдерживаются несколько часов при контролируемой температуре для завершения химических процессов и достижения пеной необходимой прочности.

Применение

• тепловые сети;
• системы горячего и холодного водоснабжения;
• промышленные трубопроводы;
• нефтегазовую отрасль.

Преимущества использования

Наличие оцинкованной оболочки гарантирует антикоррозионную защиту, в том числе при эксплуатации в агрессивных грунтах. Изготовление концевых элементов в различных типоразмерах и конструктивных исполнениях позволяет применять их в конкретных проектных и эксплуатационных условиях. Изделие рассчитано на срок службы до 40 лет без проведения капитального ремонта. Конструкция допускает применение как при канальной, так и при бесканальной прокладке трубопроводов. Экономичность эксплуатации достигается за счёт минимальных теплопотерь. Заводская готовность продукции сокращает сроки монтажных работ и ускоряет ввод объекта в эксплуатацию.

Купить концевой элемент ППУ-ОЦ в Санкт-Петербурге

«ТехПром» предлагает купить концевые элементы трубопровода в ППУ-изоляции с оболочкой из оцинкованной стали, гарантирующие надежную герметизацию и защиту изоляционного слоя на всех участках трубопровода. Мы изготавливаем продукцию на собственном производстве с соблюдением ГОСТ 30732-2020.

С нами вы получаете оперативные сроки поставки, профессиональное сопровождение при подборе и монтаже.
