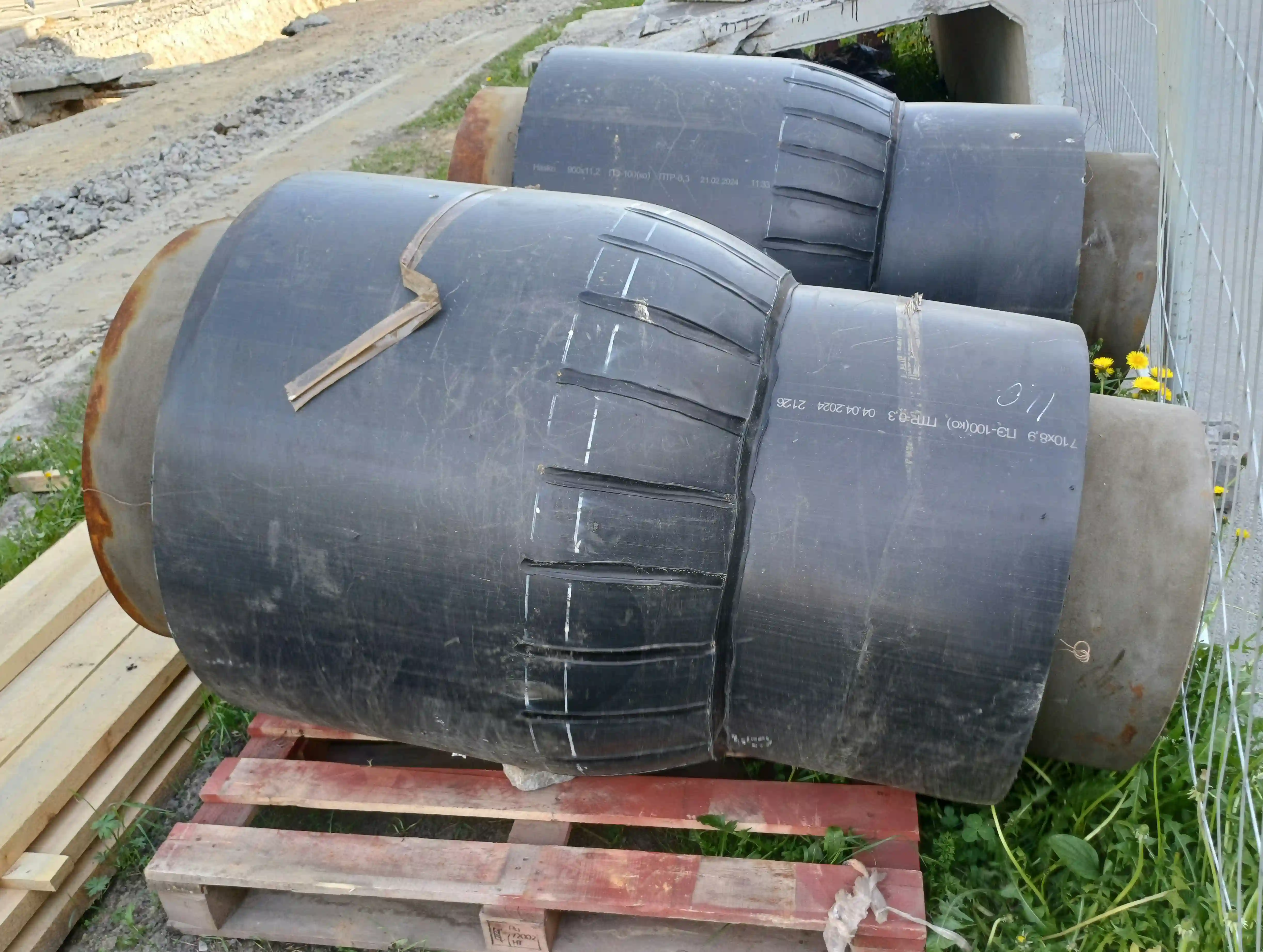

Типы компенсаторов в ППУ-изоляции

В процессе эксплуатации трубопроводы, включая тепловые сети с трубами в ППУ-изоляции, подвергаются значительным механическим нагрузкам. На систему воздействуют как внутренние, так и внешние факторы: масса самой трубы и транспортируемой жидкости, внутреннее давление, перепады температур, погодные условия, а также особенности прокладки — надземной или подземной. Все эти воздействия со временем вызывают напряжения, деформации и колебания трубопроводной системы.

Если такие нагрузки не учитывать на стадии проектирования и строительства, это может привести к повреждениям труб, нарушению герметичности соединений и преждевременному выходу системы из строя. Именно поэтому в конструкции трубопроводов применяются специальные элементы — компенсаторы в ППУ-изоляции. Их основная задача заключается в снижении возникающих напряжений и сохранении устойчивости трубопровода в предусмотренном проектом положении на протяжении всего срока эксплуатации.

Какие нагрузки могут вызвать повреждения труб?

При работе трубопровода возникают разные типы нагрузок. Часть из них действует на систему в течение всего срока службы. К таким нагрузкам относятся собственный вес труб, фасонных элементов, изоляционных материалов и защитных оболочек, а также давление грунта при подземном размещении и гидростатическое давление рабочей среды внутри трубы.

Кроме того, на магистраль могут воздействовать нагрузки, связанные с изменением температуры теплоносителя и внутреннего давления. Также возможны кратковременные нагрузки, возникающие под влиянием атмосферных явлений, гидравлических ударов или других внешних факторов. В отдельных случаях могут влиять особые условия, такие как деформация грунта или сейсмическая активность.

П-образные, Г-образные и Z-образные компенсаторы

Эти элементы представляют собой участки труб с приваренными отводами, которые формируют соответствующую форму конструкции.

Наиболее распространенными считаются П-образные компенсаторы. Они отличаются простотой конструкции и высокой эффективностью. Во время теплового расширения трубопровода участок с таким компенсатором работает как упругая пружина, поглощая возникающее напряжение и предотвращая повреждение соединений. Г-образные компенсаторы устанавливают в случаях, когда необходимо изменить направление трубопровода или соединить участки, расположенные на разных уровнях. Z-образные конструкции используются в более сложных условиях прокладки, когда требуется дополнительная гибкость системы.

Сильфонные компенсирующие устройства

Еще одним важным типом компенсационных устройств являются сильфонные компенсаторы. Они предназначены для компенсации температурных деформаций и вибраций, возникающих на прямых участках трубопровода. Конструктивно такой компенсатор представляет собой гофрированный металлический элемент, обладающий высокой гибкостью. Он способен эффективно поглощать нагрузки, появляющиеся при расширении или сжатии трубы. Для снижения теплопотерь сильфон изолируется слоем пенополиуретана и защищается внешней оболочкой.

СКУ отличаются высокой эффективностью, однако требуют правильного проектирования и монтажа. Из-за своей гибкости они имеют меньшую жесткость по сравнению с другими элементами трубопровода. Поэтому рядом с местом их установки обязательно предусматриваются неподвижные опоры, которые обеспечивают устойчивость всей конструкции и предотвращают деформации при высоких давлениях.

Проектирование системы компенсации

Выбор типа компенсаторов и их расположение на трубопроводе определяется еще на этапе проектирования. При расчетах учитываются длина и диаметр труб, температура и давление рабочей среды, способ прокладки, а также особенности грунта и окружающей среды.

Заключение

Компенсаторы в ППУ-изоляции являются важной частью надежной работы трубопроводных систем, особенно тепловых сетей. Они позволяют снизить механические напряжения, возникающие в процессе эксплуатации, предотвращают повреждения труб и соединений и значительно увеличивают срок службы инженерных сетей. Правильно спроектированная система компенсации обеспечивает стабильную и безопасную работу трубопровода на протяжении многих лет.
