Сильфонное компенсирующее устройство в ППУ изоляции Санкт-Петербурге

Транспортировка теплоносителя по протяженным трубопроводам тепловых сетей неизбежно сопряжена с воздействием значительных температурных деформаций. Металл, расширяясь при нагреве и сжимаясь при остывании, создает мощные механические напряжения, способные повредить сварные соединения, опорные конструкции и саму трубу. Для безопасного восприятия этих перемещений и обеспечения долговечности инженерных систем применяются специальные узлы. Одним из ключевых решений для современных теплотрасс, особенно предварительно изолированных, является использование сильфонных компенсирующих устройств, интегрированных в слой пенополиуретановой изоляции. Их роль заключается в локализации и поглощении температурных расширений и сжатий трубопровода, вибраций и возможных смещений, сохраняя герметичность и геометрию всей магистрали.

Что такое сильфонное компенсирующее устройство в ППУ изоляции?

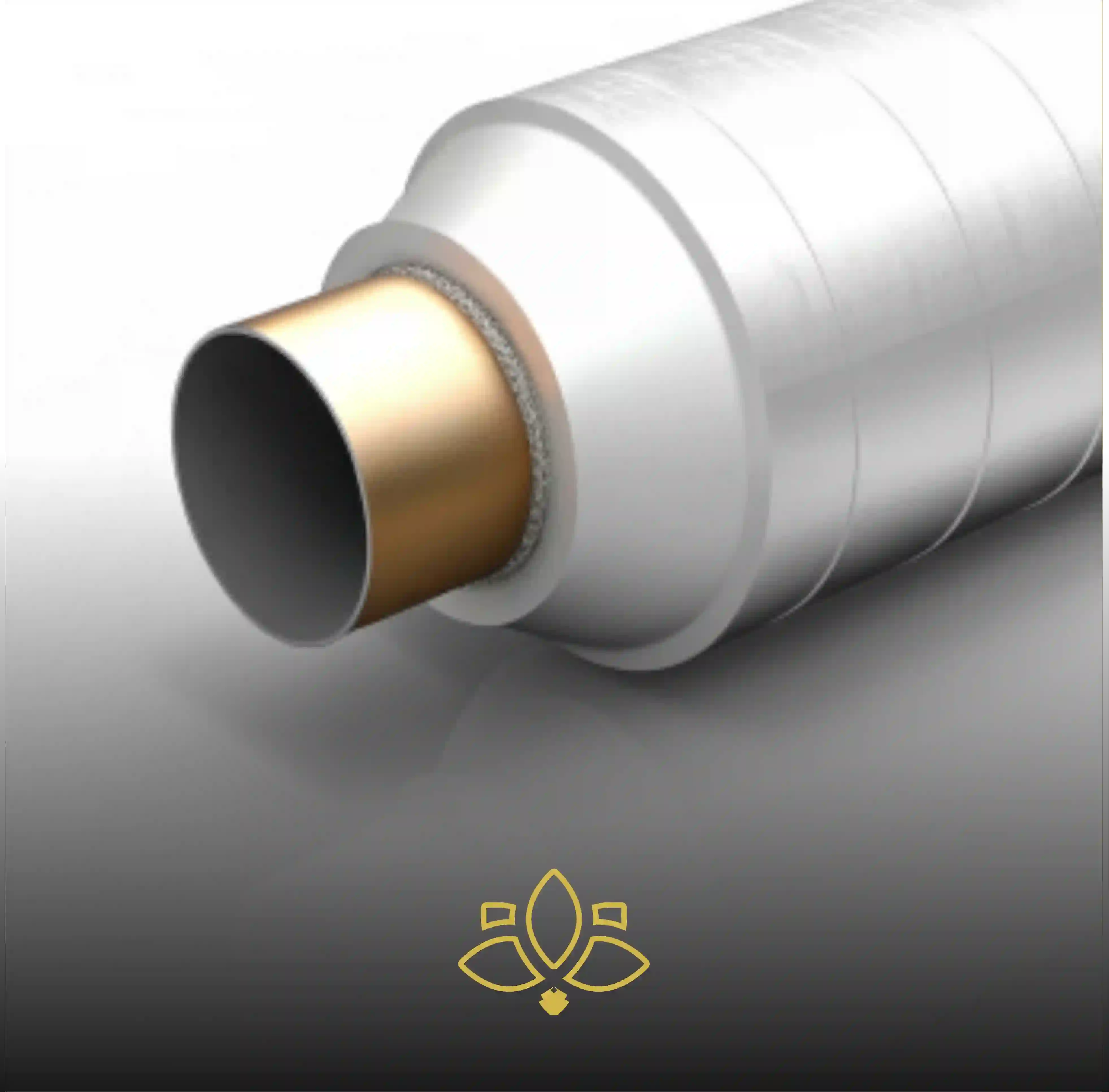

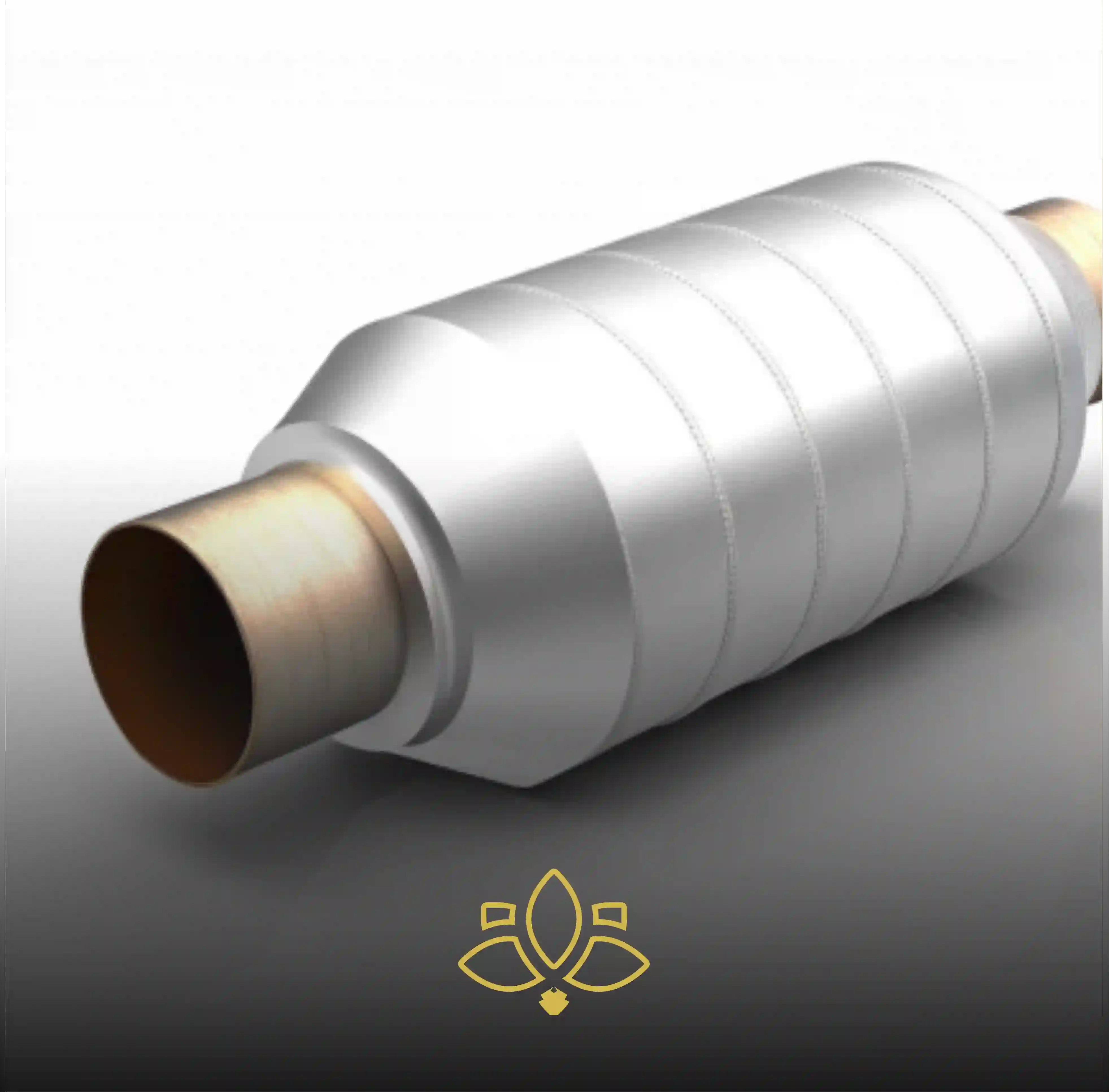

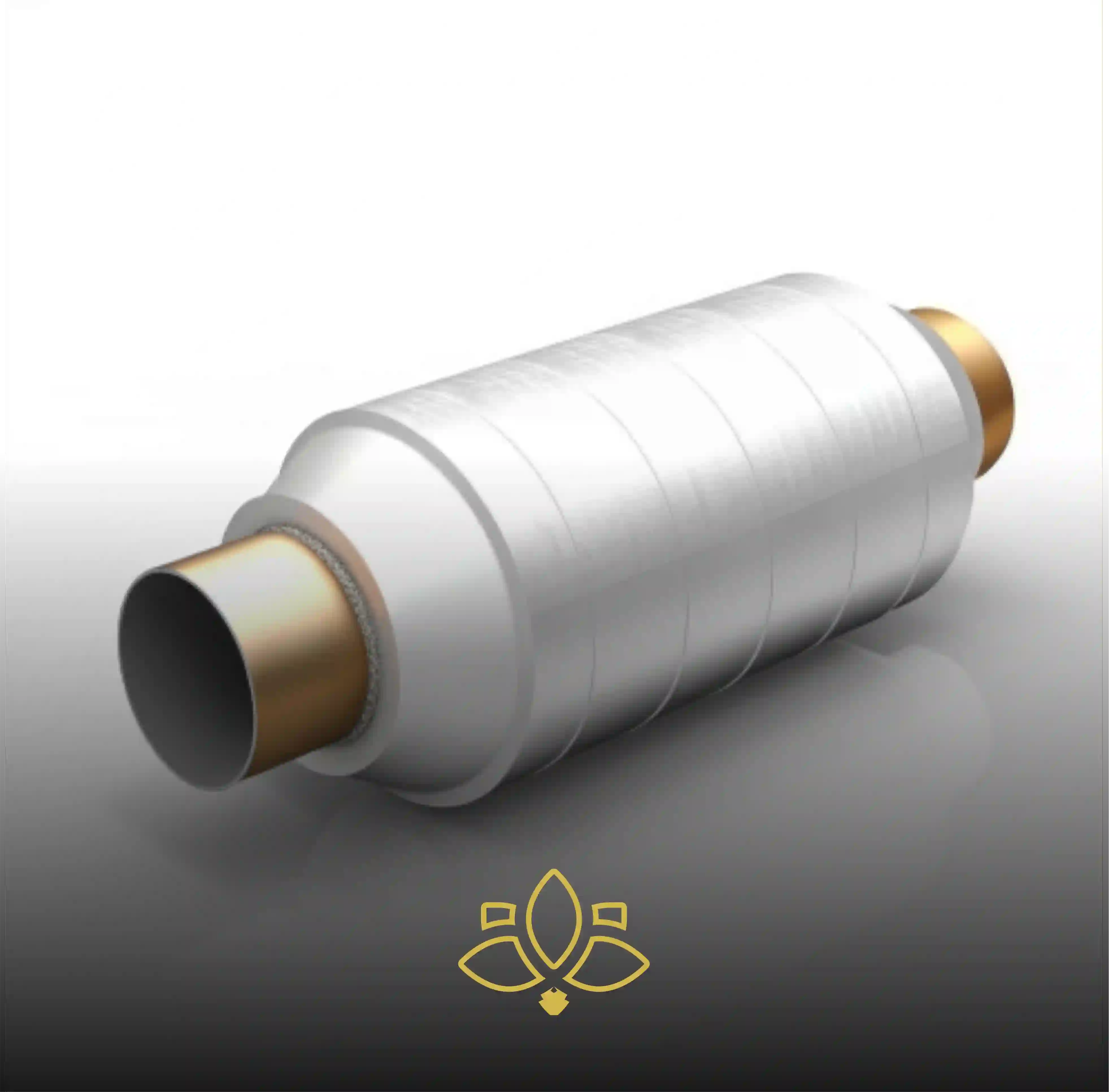

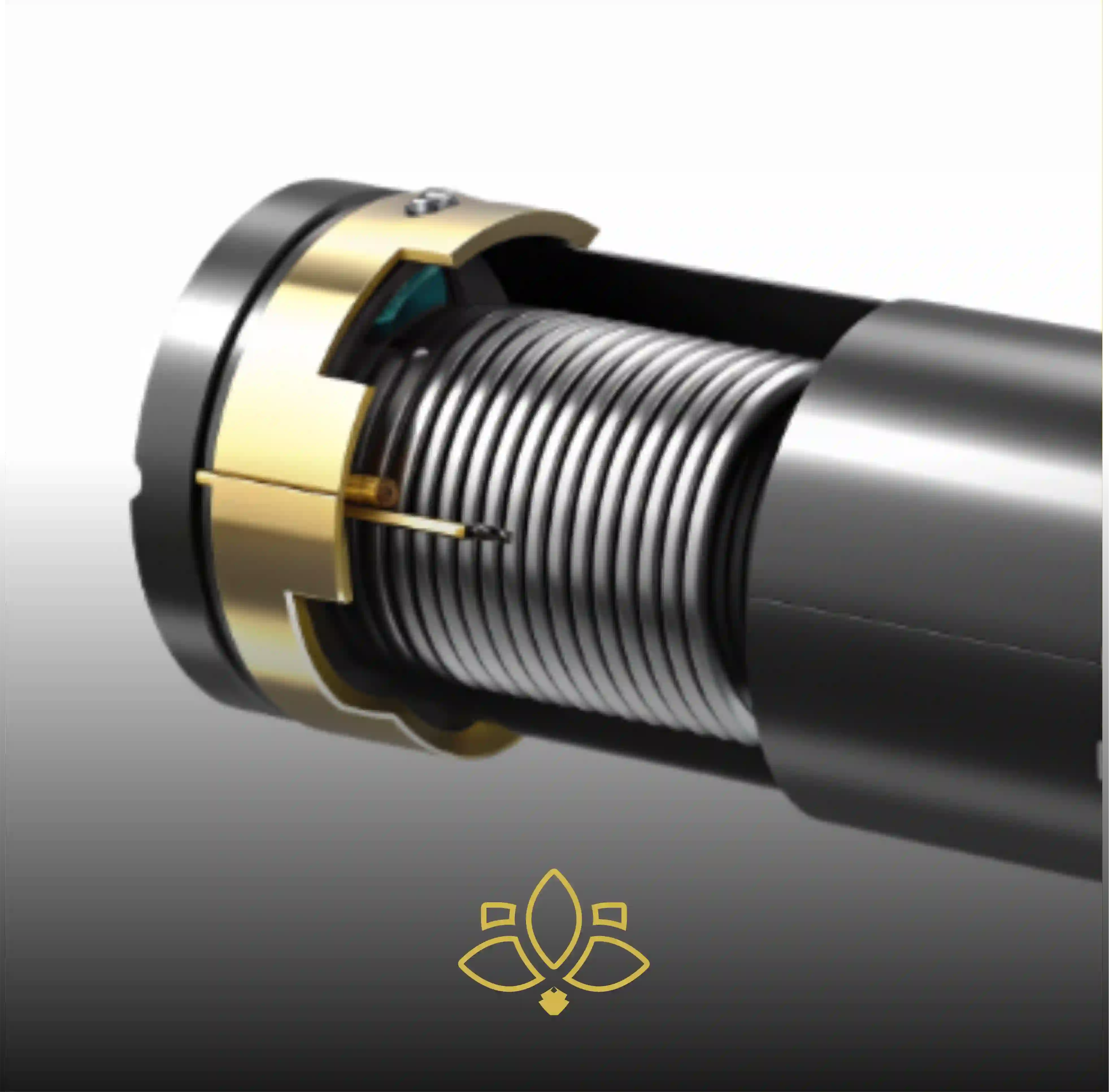

СКУ конструктивно представляет собой узел, основным рабочим элементом которого является сильфон — тонкостенная металлическая оболочка гофрированной формы, обладающая высокой осевой и угловой подвижностью. Вся эта внутренняя металлическая конструкция заключена в монолитный слой пенополиуретана (ППУ), выполняющий функцию тепловой изоляции. Наружная защита ППУ слоя обеспечивается жесткой оболочкой, тип которой соответствует оболочке основного трубопровода: это может быть полиэтиленовая (ПЭ) для подземной бесканальной прокладки или оцинкованная стальная (ОЦ) для надземной прокладки или прокладки в проходных каналах. Концевые части устройства, где стальная труба выходит из изоляции для сварного монтажа в линию, герметизируются специальными концевыми элементами, обеспечивающими плавный переход и защиту торца изоляции. Важно отметить, что существуют различные виды таких устройств, включая двухсильфонные компенсаторы (2 СКУ ППУ), конструкция которых включает два последовательно расположенных сильфона, соединенных промежуточным патрубком.

Производство

Производство начинается с создания сильфонного узла: гофрированные оболочки из высоколегированных сталей формуются и свариваются с патрубками из стали. Этот узел подвергается строгим испытаниям на герметичность, прочность и циклическую долговечность. Затем подготовленный блок помещается в пресс-форму, где вокруг него заливается пенополиуретан. Параллельно формируется наружное защитное покрытие — либо экструдируется полиэтиленовая труба, либо надевается стальная оцинкованная гильза. После полимеризации ППУ образуется монолитный изоляционный слой, надежно скрепляющий металлический сердечник и защитную оболочку. Завершающий этап — установка и герметизация концевых элементов.

Особенности монтажа

Монтаж предварительно изолированных СКУ осуществляется встык с трубой ППУ аналогичного типа и диаметра на трассе теплосети. Это ответственная операция, включающая:

1. Подготовку торцов свариваемых труб и патрубков компенсатора (зачистка, обезжиривание).
2. Центровку и прихватку элементов.
3. Выполнение сварных соединений основного трубопровода к патрубкам компенсатора (часто требуется контролируемая сварка).
4. Восстановление системы оперативного дистанционного контроля (СОДК) увлажнения изоляции, если она применяется (это и есть компенсатор СКУ ППУ ОДК), путем соединения сигнальных проводников через специальные клеммы.
5. Герметизацию стыков изоляции с помощью термоусаживаемых муфт или специальных манжет, обеспечивающих непрерывность теплового контура и гидроизоляции.

Область применения

На прямолинейных участках магистральных тепловых сетей — для поглощения продольных температурных расширений/сжатий трубопроводов большого диаметра и протяженности, соединяющих ТЭЦ или котельные с распределительными узлами городских кварталов или промышленных зон.

В узлах подключения зданий и сооружений — при вводе теплосетей в центральные или индивидуальные тепловые пункты (ЦТП, ИТП), где жесткая фиксация трубопровода на фундаменте здания требует компенсации температурных перемещений на подводящих участках.

На участках с изменением направления трассы — перед неподвижными опорами, установленными на поворотах теплотрассы (отводах), для восприятия усилий, возникающих от температурных деформаций примыкающих прямых участков.

При пересечении естественных и искусственных преград — на участках теплосетей, проходящих над мостами, эстакадами или в тоннелях, где из-за разницы температурных режимов и возможных вибраций подвижные соединения критически важны.

На промышленных предприятиях — в технологических трубопроводах, транспортирующих пар, горячую воду или другие теплоносители между цехами и агрегатами.

В системах с надземной прокладкой — на эстакадах и опорах, где температурные деформации проявляются наиболее сильно из-за открытого доступа.

На ответственных участках сетей ГВС и отопления — включая вводы в здания повышенной этажности, где циклические нагрузки от температурных колебаний особенно интенсивны.

Где купить сильфонные компенсирующие устройства в ППУ изоляции в Санкт-Петербурге?

Доступна продукция с диаметром трубы 57-1220 мм, толщиной стенки 3,5-14 мм, диаметром оболочки 140-1425 мм, осевым ходом 80-260 мм и условным проходом 50-1200 мм. Цены на товар и его наличие на складе Вы можете уточнить у менеджера по телефону +7 (812) 389-36-31 или с помощью одной из форм на сайте. Поставщиком является компания «ТехПром».

Компания ТехПром — поставщик комплексных решений для тепловых сетей. Специализируемся на трубах в ППУ-изоляции, фасонных изделиях и теплоизоляционных материалах (скорлупах, комплектующих) для ЖКХ, энергетики и строительства. Поставляем готовые к монтажу изделия, соответствующие ГОСТ 30732, для повышения энергоэффективности систем теплоснабжения.
