Фасонные изделия ППУ

В современных инженерных сетях, где каждый метр теплотрассы или трубопровода должен работать с максимальной эффективностью, особое внимание уделяется участкам соединений, поворотов и ответвлений. Именно здесь чаще всего происходят теплопотери, возникают мостики холода и появляются проблемы с герметичностью. Решение этих задач взяли на себя фасонные изделия ППУ – специальные элементы трубопроводов в пенополиуретановой изоляции, которые стали неотъемлемой частью современных энергоэффективных систем. Эти конструкции – не просто дополнение к прямым участкам труб, а высокотехнологичные компоненты, обеспечивающие целостность и долговечность всей системы тепло- и водоснабжения.

Что представляют собой фасонные изделия ППУ?

Конструктивно они повторяют форму стандартных соединительных элементов трубопроводов, но с важным отличием - они уже оснащены готовым теплоизоляционным слоем из пенополиуретана и защитной оболочкой. Это своеобразные «термосы» для сложных узлов трубопроводной сети, где обычная цилиндрическая скорлупа ППУ не может обеспечить равномерную изоляцию.

Основные типы включают:

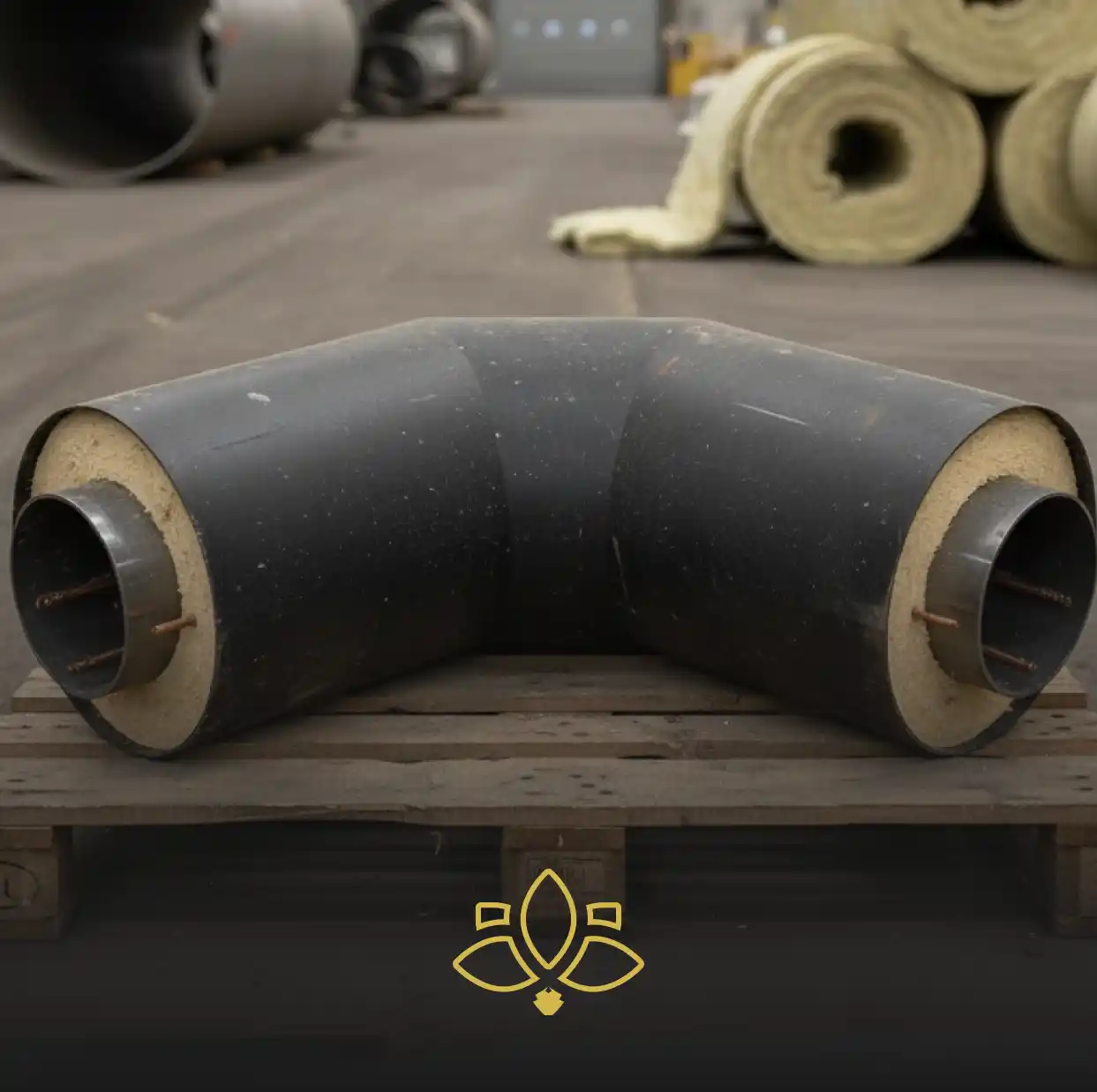

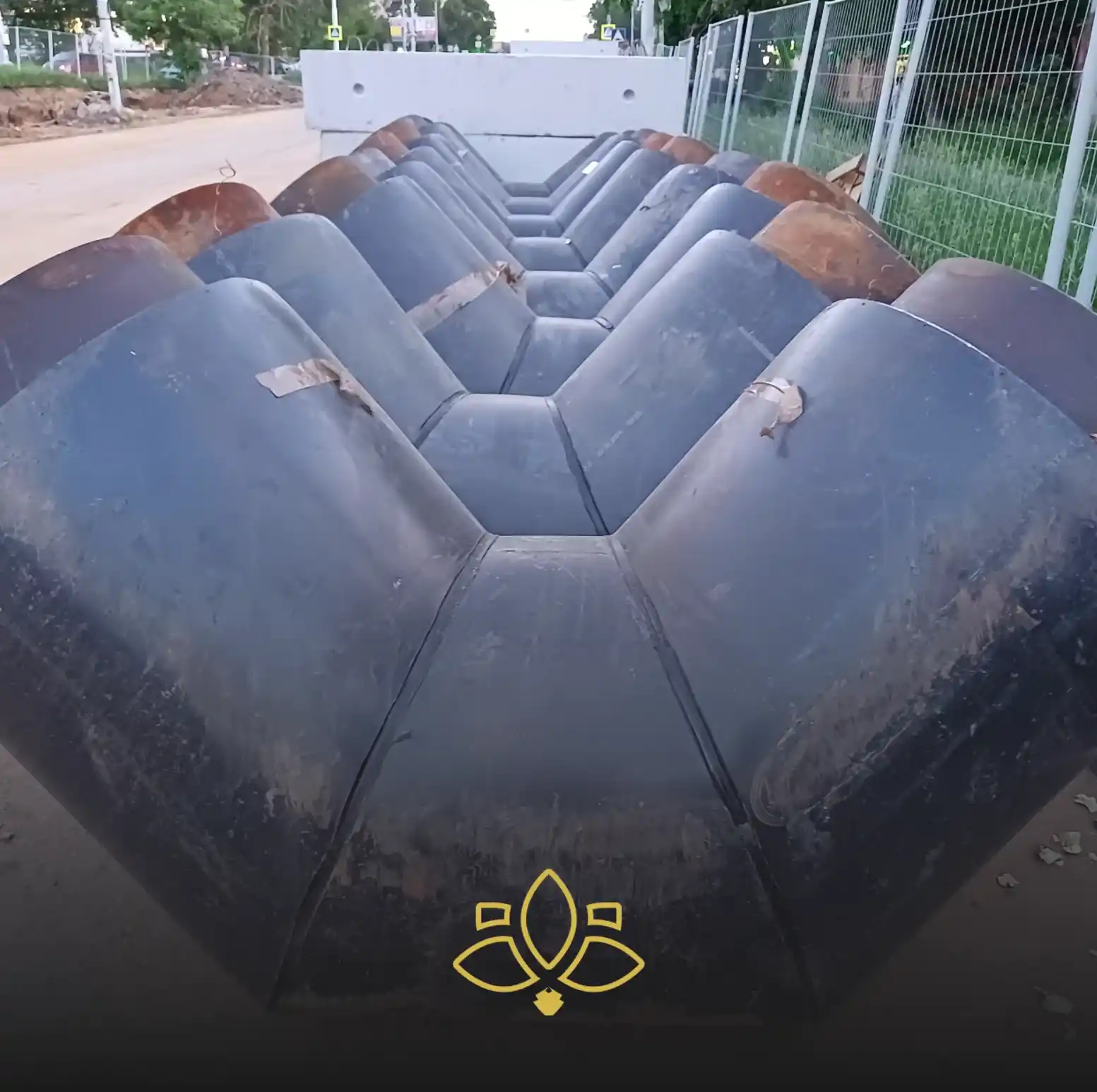

• отводы - изолированные колена с углами 30°, 45°, 60° и 90°, повторяющие конфигурацию поворотов трассы;

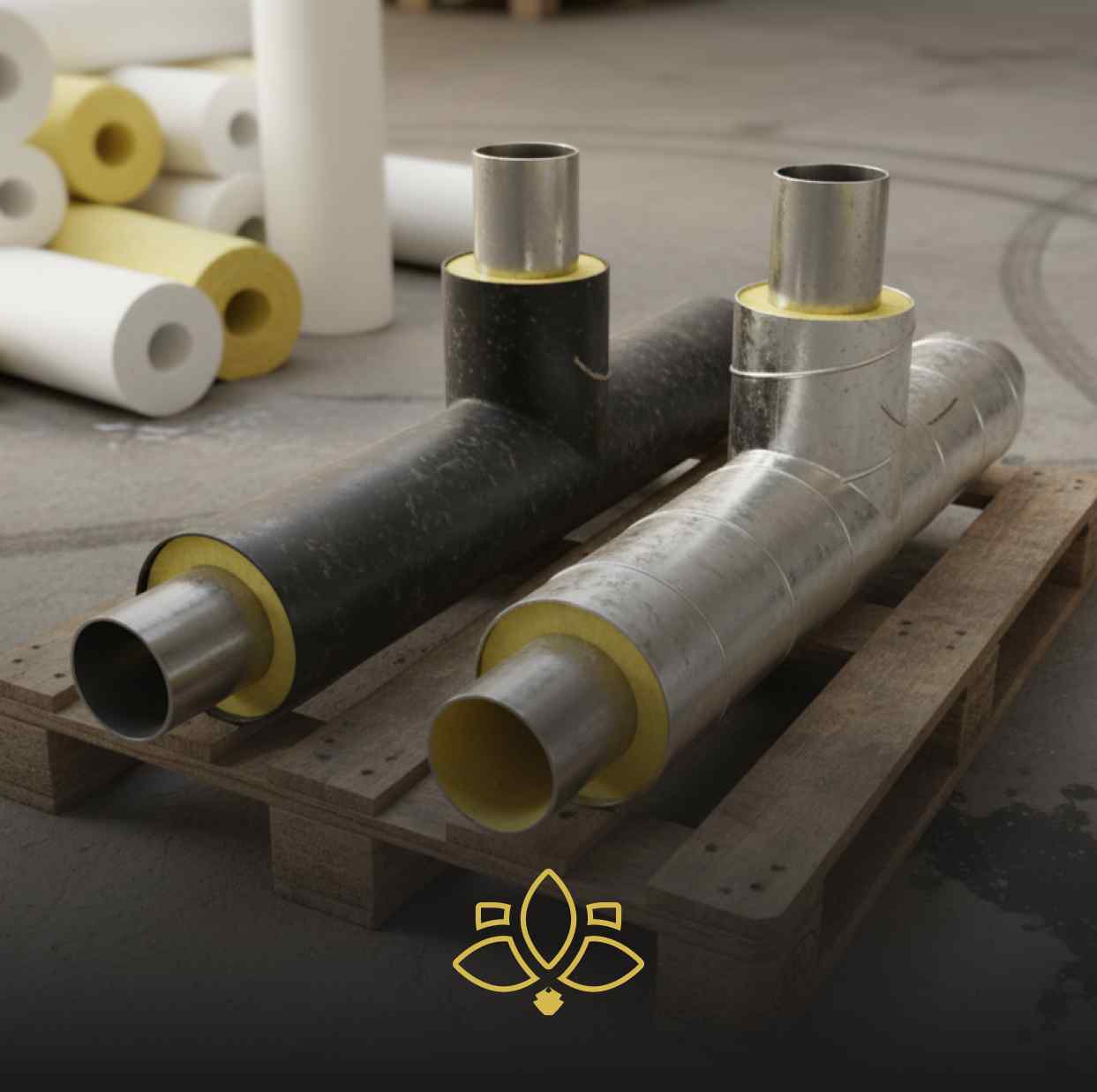

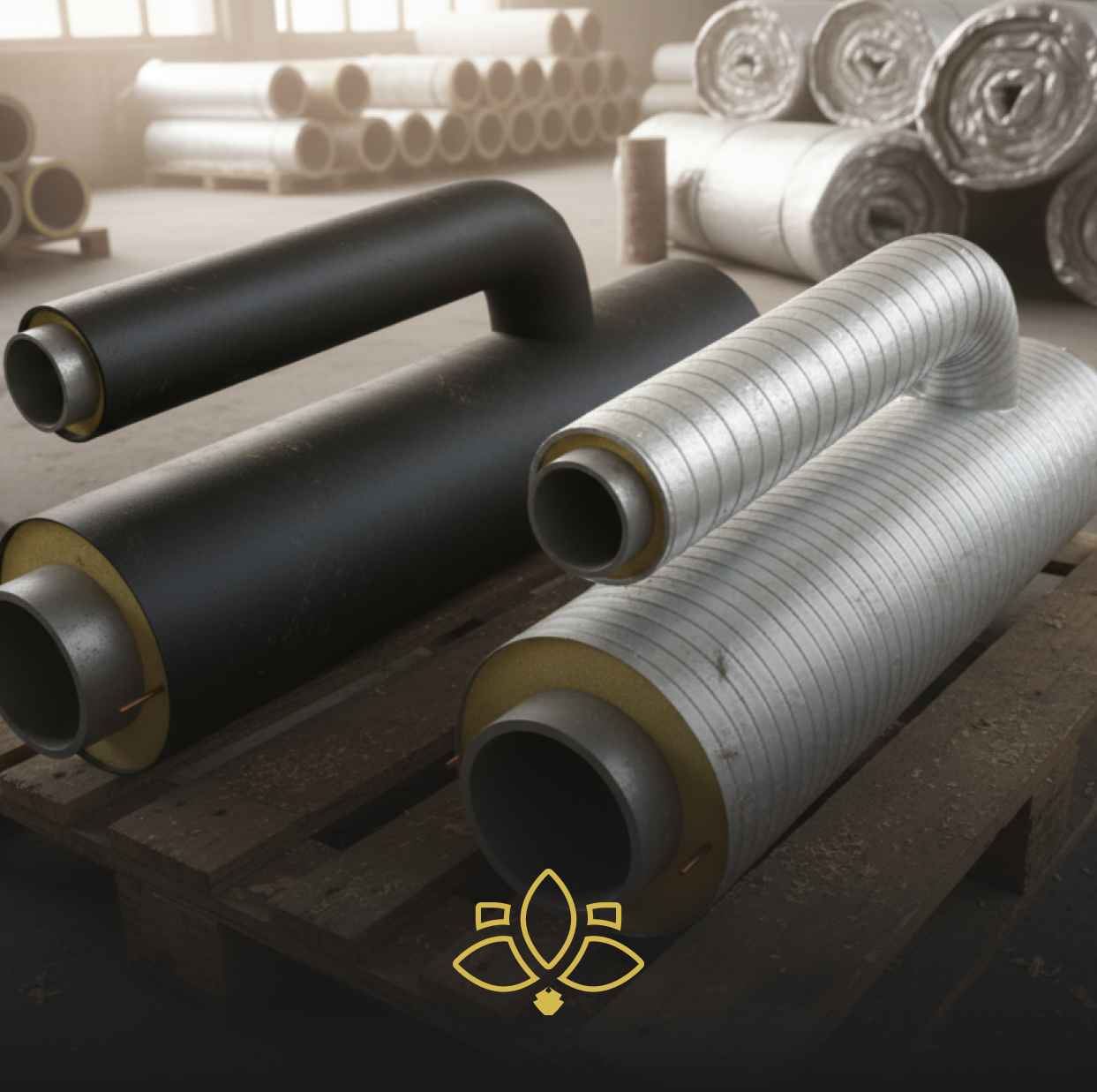

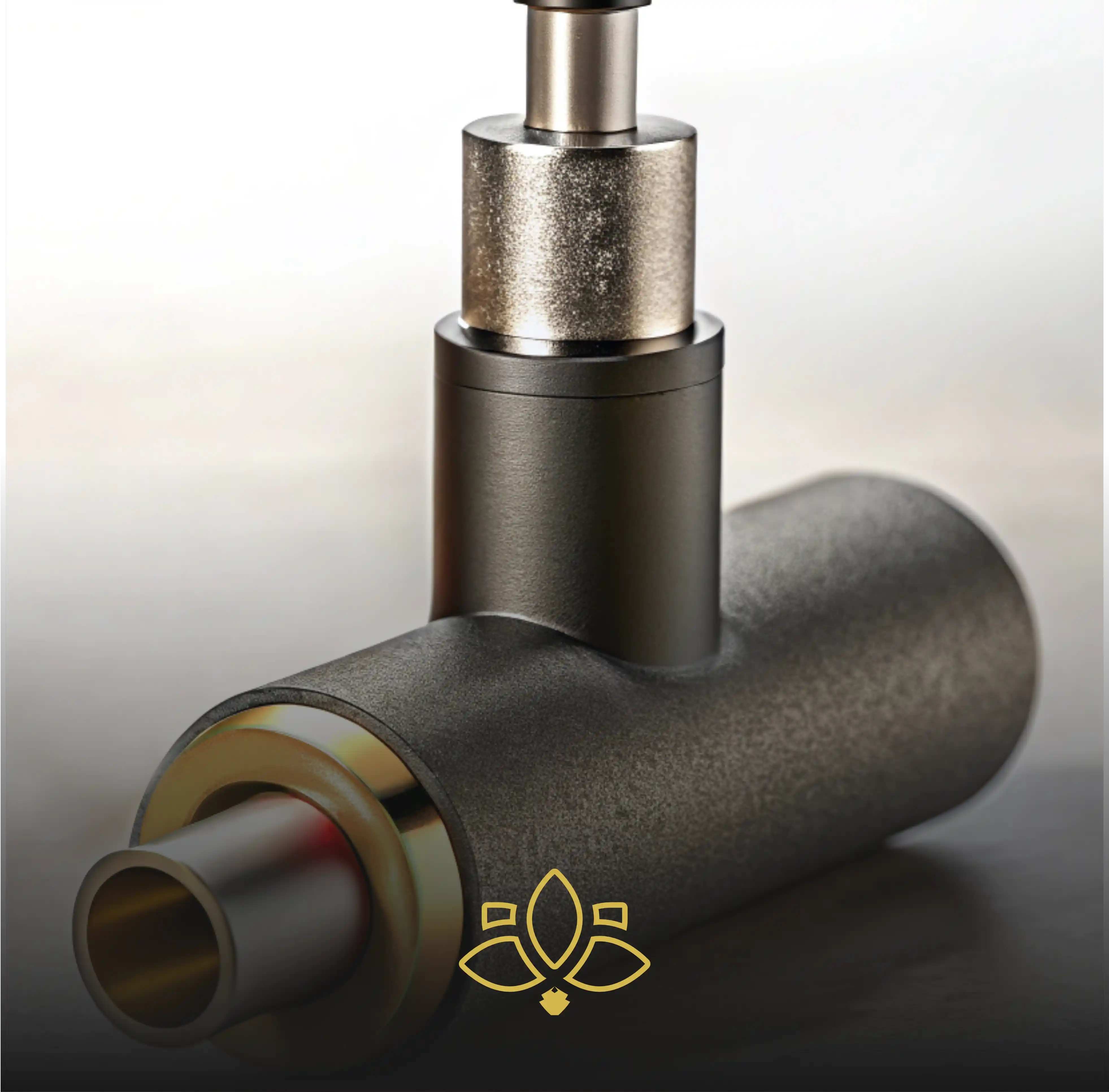

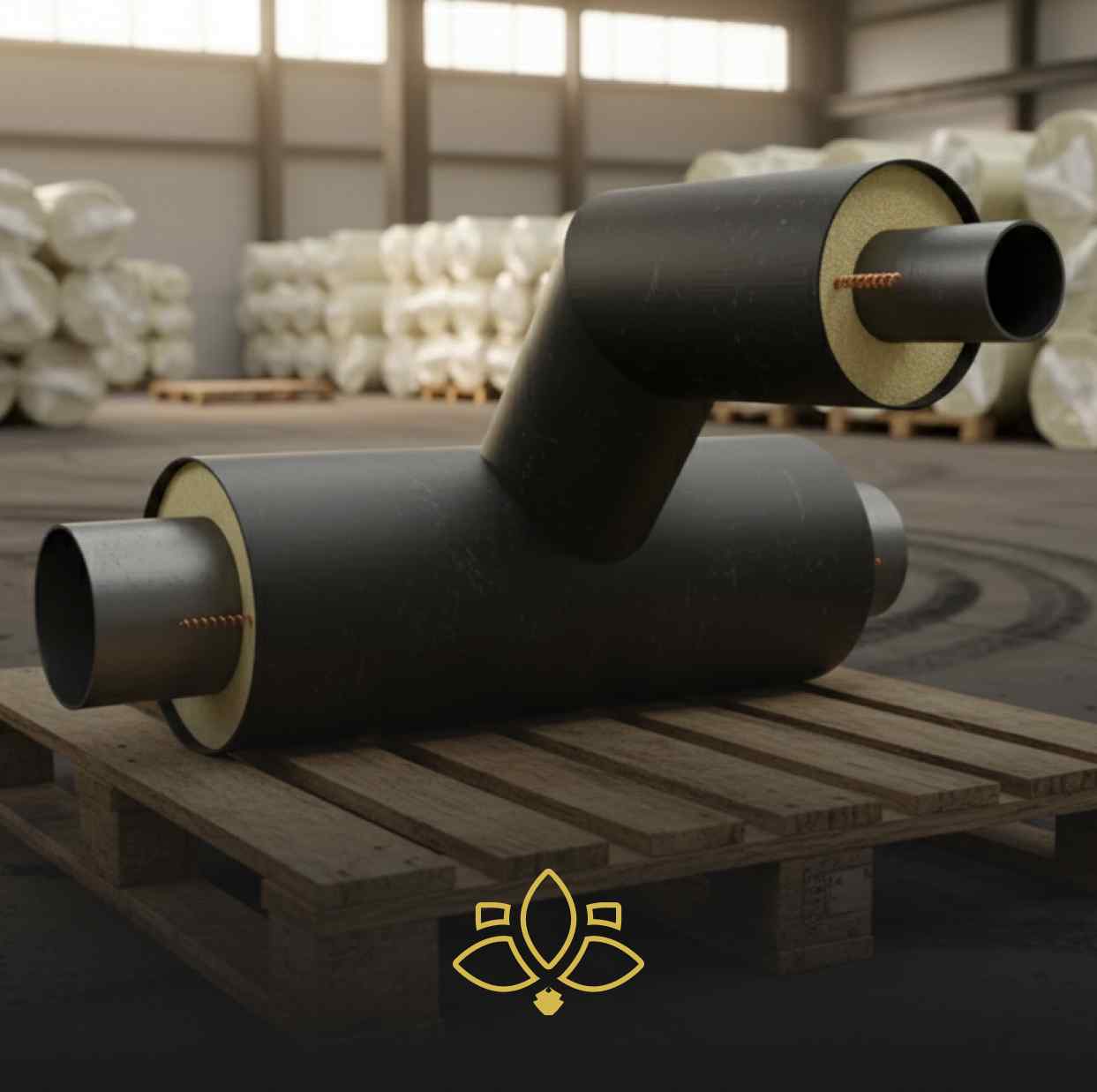

• тройники - составляющая для создания ответвлений магистрали с равномерной изоляцией всех направлений;

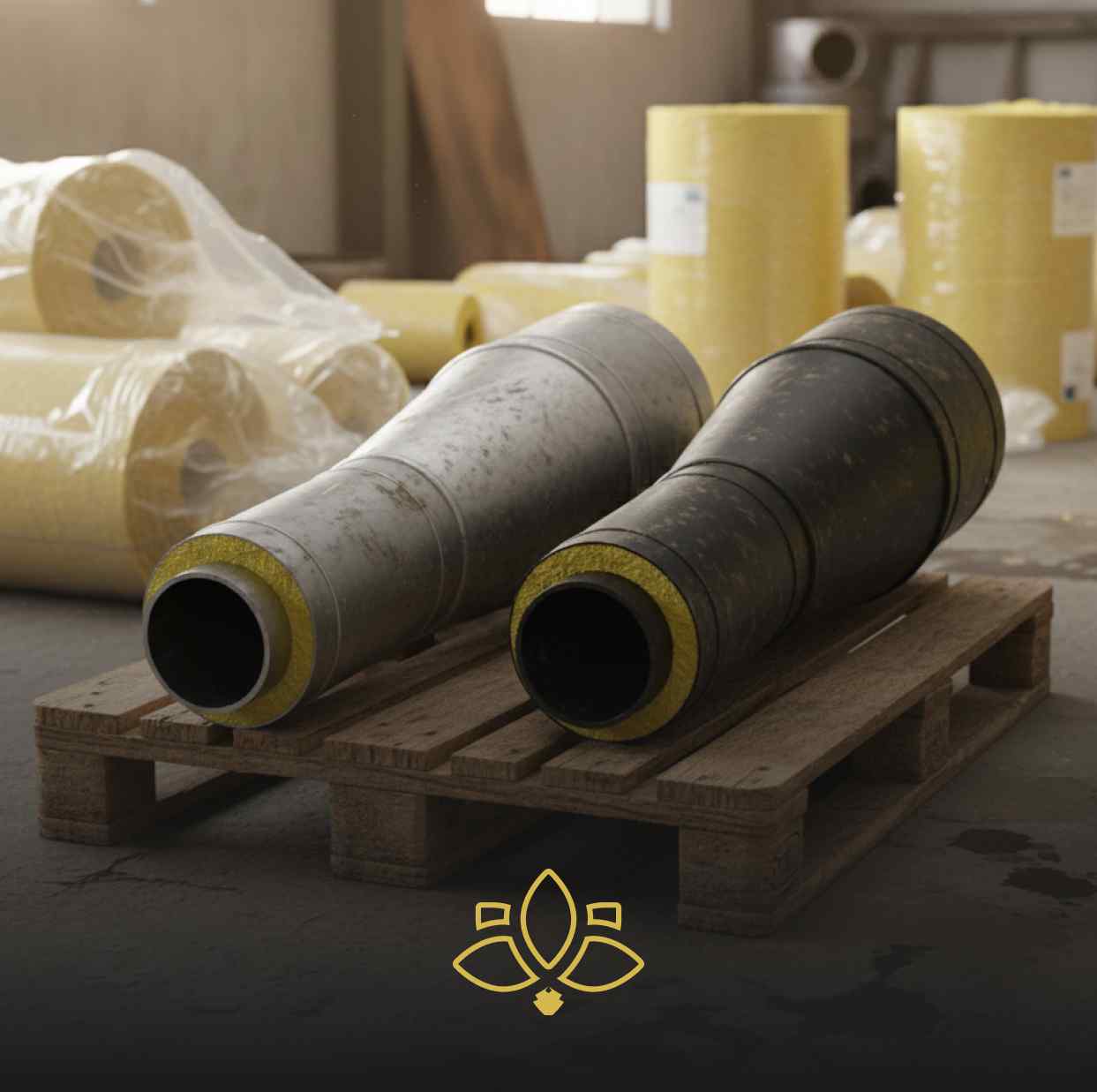

• переходы - соединительные детали для труб разного диаметра с плавным изменением сечения.

Каждое такая продукция представляет собой многослойную конструкцию: стальную основу, слой пенополиуретана заданной толщины и внешняя защитная оболочка из полиэтилена (ПЭ) или оцинкованной стали (ОЦ), стеклопластика или усиленной фольги. Особенность производства заключается в точном соответствии геометрии стандартным фитингам, что обеспечивает идеальную стыковку с изолированными прямыми участками труб.

Преимущества применения

Использование готовых изолированных фасонных деталей для трубопроводов дает комплекс технических и экономических выгод. Предварительно изолированные элементы позволяют сократить время сборки сложных узлов в 3-5 раз по сравнению с ручной изоляцией на месте. Монтажники получают готовое решение, не требующее дополнительной теплоизоляционной обработки.

Заводское исполнение обеспечивает равномерное распределение пенополиуретана по всей поверхности детали без «холодных зон» и мостиков холода, неизбежных при ручной изоляции сложных форм.

Срок службы изделий в ППУ изоляции достигает 30 лет и более благодаря полной защите металлических элементов от коррозии и внешних воздействий. По статистике, на таких участках аварийность снижается в 4-7 раз.

Прокладка и монтаж

Технология монтажа зависит от типа прокладки трубопровода - подземная (бесканальная или в проходных каналах) или надземная. В каждом случае существуют свои нюансы работы с изолированными элементами. Сам монтаж включает:

1. Подготовку траншеи с песчаной подушкой
2. Сборку узлов на поверхности с проверкой герметичности соединений
3. Укладку в траншею с помощью мягких строп
4. Засыпку сначала мягким грунтом, затем плотным

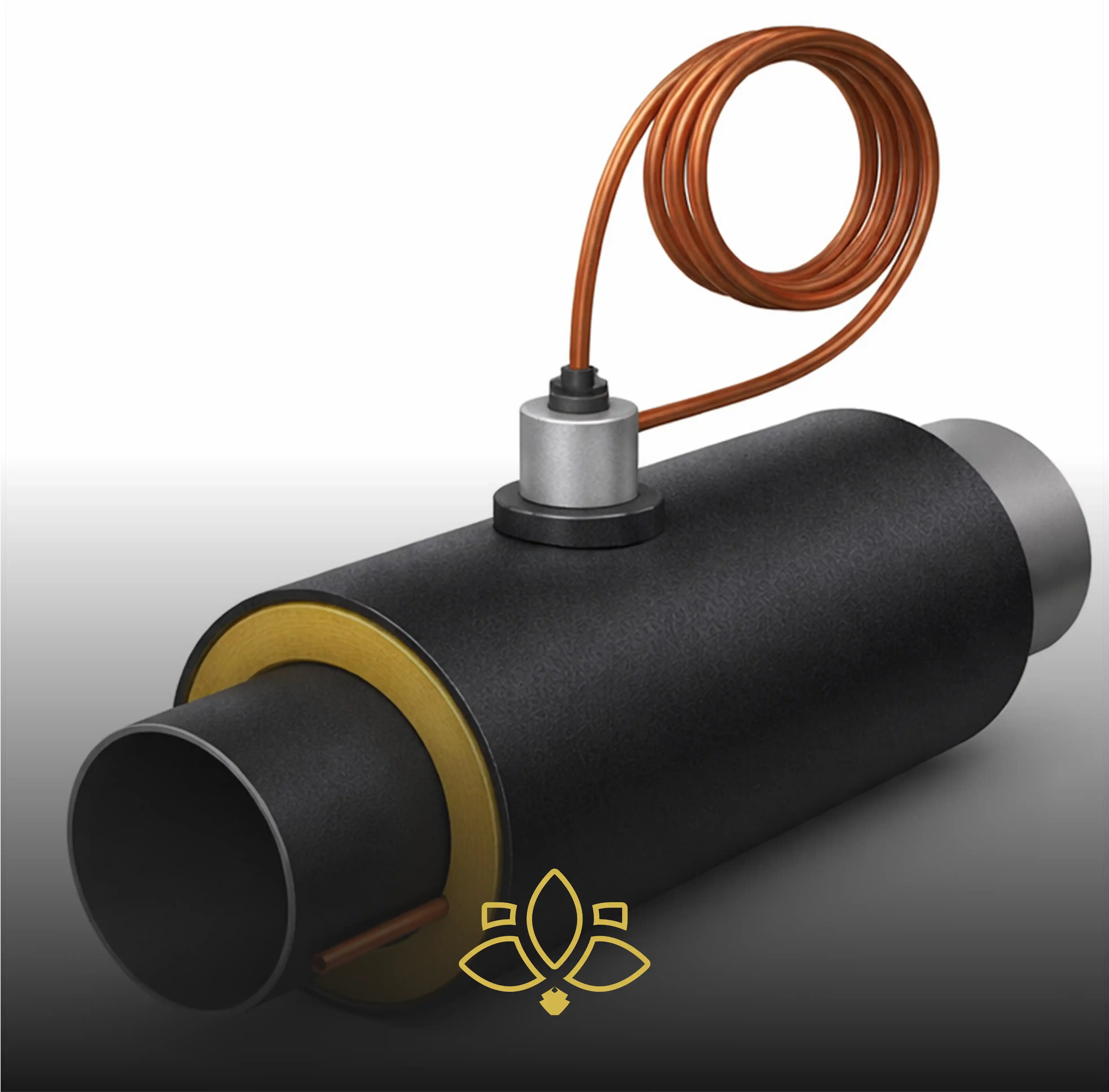

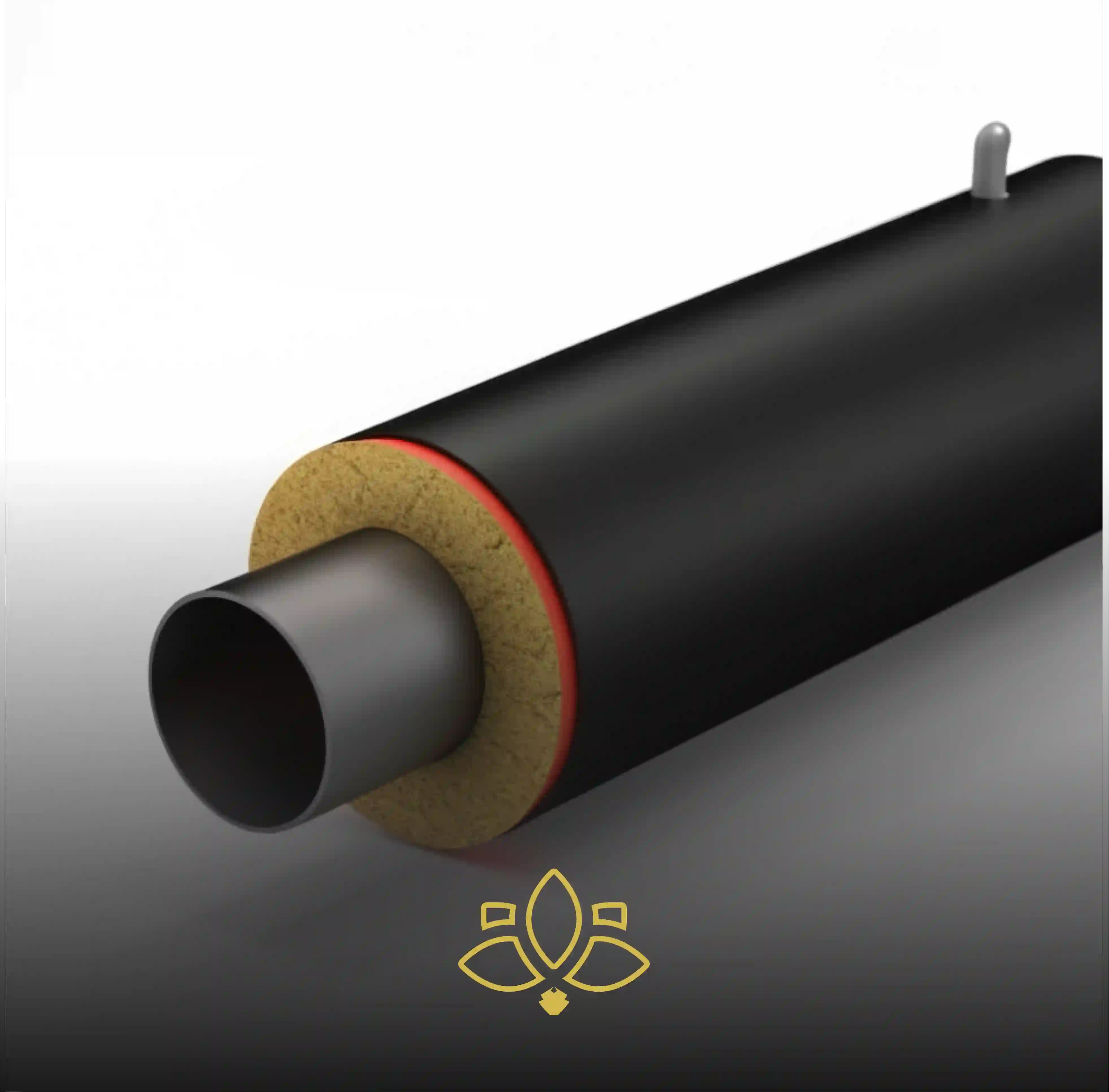

Для подземной бесканальной прокладки применяются изделия с оцинкованной оболочкой (ОЦ) и системой операционного дистанционного контроля (СОДК).

При надземной прокладке чаще используют детали с покрытием из полиэтилена. Особое внимание уделяют: доополнительной фиксации тяжелых компонентов (отводы, тройники) опорами, герметизации стыков с прямыми участками специальными муфтами и защите от УФ-излучения для изделий с полимерными оболочками

Общий принцип монтажа: сначала собирается стальной каркас трубопровода с проверкой на герметичность, затем монтируются фасонные элементы ППУ, после чего выполняется замыкание теплового контура специальными соединительными муфтами.

Производство фасонных изделий

Изготовление этих сложных элементов требует высокоточного оборудования и строгого соблюдения технологических процессов. Современное производство включает несколько ключевых этапов:

1. Подготовка металлической основы - стальные отводы, тройники и переходы проходят пескоструйную обработку, проверку на герметичность и геометрию.
2. Создание формы - для каждой детали изготавливается индивидуальная разъемная оснастка, точно повторяющая ее контуры с учетом толщины изоляции.
3. Нанесение защитного покрытия - в форму укладывается материал будущей оболочки (оцинкованная сталь, стеклопластик или фольгированный слой).
4. Заливка пенополиуретана - через специальные каналы подается точно дозированная смесь полиольного и изоционатного компонентов, которая под давлением заполняет все полости формы, образуя монолитный теплоизоляционный слой.
5. Контроль качества - готовые изделия проверяют на:
   1. Геометрические параметры,
   2. Плотность пенополиуретана (60-80 кг/м³),
   3. Теплопроводность (не более 0,033 Вт/м·К),
   4. Прочность сцепления слоев,
   5. Герметичность для продукции с системой дистанционного контроля.

Купить фасонные изделия ППУ в Санкт-Петербурге

В каталоге «ТехПром» доступен широкий выбор ассортимента и их размеров: отводы, переходы, тройники, тройниковые ответвления, опоры и многое другое. Цена на интересующий вас товар, оптовые закупки, наличие и стоимость доставки обсуждаются индивидуально, для этого можно связаться с нами по телефону +7 (812) 389-36-31 или оставить заявку на обратный звонок через форму на сайте.
